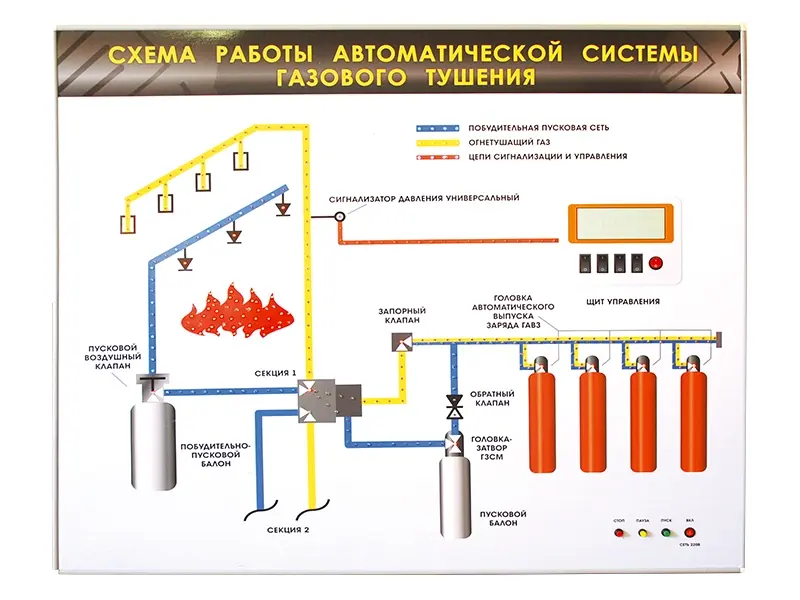

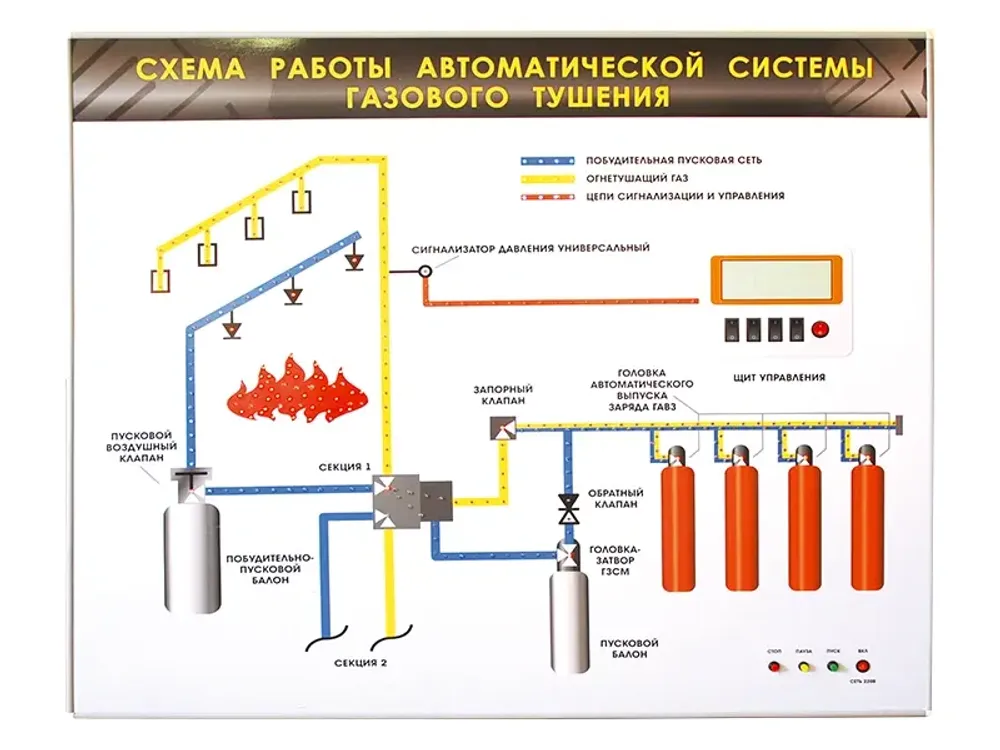

Электрифицированный светодинамический стенд "Схема работы автоматической системы газового пожаротушения" Зарница ✅

Электрифицированный стенд представляет собой интерактивную информационную панель со светодиодной индикацией.

Электрифицированный стенд предназначен для изучения и наглядной демонстрации структурной схемы и принципов действия автоматических систем газового тушения, основных узлов, приборов и устройств для систем подобного типа.

Для управления стендом в компелкт поставки входит базовый универсальный многофункциональный беспроводной пульт дистанционного управления БУМ-П.

Алгоритм работы:

1. при запуске стенда система находится в дежурном режиме, пусковой трубопровод находится под давлением;
2. включается очаг возгорания;
3. под воздействием температуры происходит вскрытие датчика-клапана;
4. давление в пусковом трубопроводе падает;
5. открывается пусковой воздушный клапан побудительно-пускового баллона;
6. побудительно-пусковая смесь вскрывает секционный клапан;
7. пройдя через секционный клапан побудительно-пусковая смесь вскрывает головку затвор ГЗСМ пускового баллона;
8. побудительно-пусковая смесь из пускового баллона вскрывает головки автоматического выпуска заряда газа и запорный клапан;
9. огнетушащий газ из баллонов, через вскрытые головки, запорный и секционный клапана, начинает поступать к очагу возгорания;
10. в рабочем трубопроводе повышается давление и сигнализатор давления универсальный подает сигнал на щит управления;
11. на щите управления загорается надпись "ПОЖАР";
12. интенсивность горения уменьшается, затем очаг возгорания гаснет;
13. пожар ликвидирован.

В процессе работы стенда загорается сигнилизирующая табличка "Газ! Уходи!", информирующая о запуске системы газового пожаротушения.
