Электрифицированный стенд представляет собой интерактивную информационную панель со светодиодной индикацией.

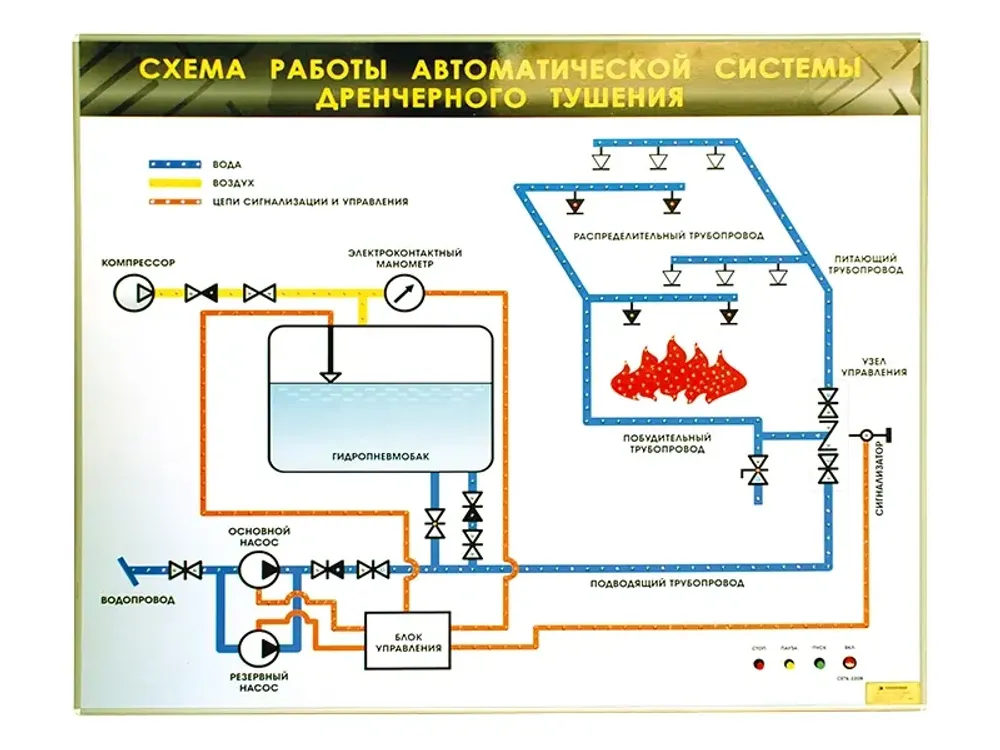

Электрифицированный стенд предназначен для изучения и наглядной демонстрации структурной схемы и принципов действия автоматических систем дренчерного тушения, основных узлов, приборов и устройств для систем подобного типа.

Для управления стендом в комплект поставки входит базовый универсальный многофункциональный беспроводной пульт дистанционного управления БУМ-П.

Алгоритм работы:

1. при запуске стенда система находится в дежурном режиме, распределительный, побудительный и подводящий трубопроводы находятся под давлением, задвижка узла управления закрыта, в гидпропневмобаке давление стабильно, компрессор выключен;
2. включается очаг возгорания;
3. под воздействием температуры происходит вскрытие дренчера;
4. давление в побудительном трубопроводе падает;
5. на узле управления открывается задвижка;
6. вода из гидропневмобака начинает поступать в питающий, а из питающего в распределительный трубопровод, давление в гидропневмобаке падает, включается компрессор стабилизирующий давление;
7. с сигнализатора узла управления поступает сигнал на блок управления;
8. с электроконтактного манометра поступает сигнал на блок управления;
9. с датчика уровня гидропневмобака поступает сигнал на блок управления;
10. с блока управления поступает команда на включение основного насоса;
11. основной насос подает в систему воду из внешнего водопровода;
12. интенсивность горения уменьшается, затем очаг возгорания гаснет;
13. пожар ликвидирован.
