Диагностический стенд на базе ЧПУ Fanuc ✅

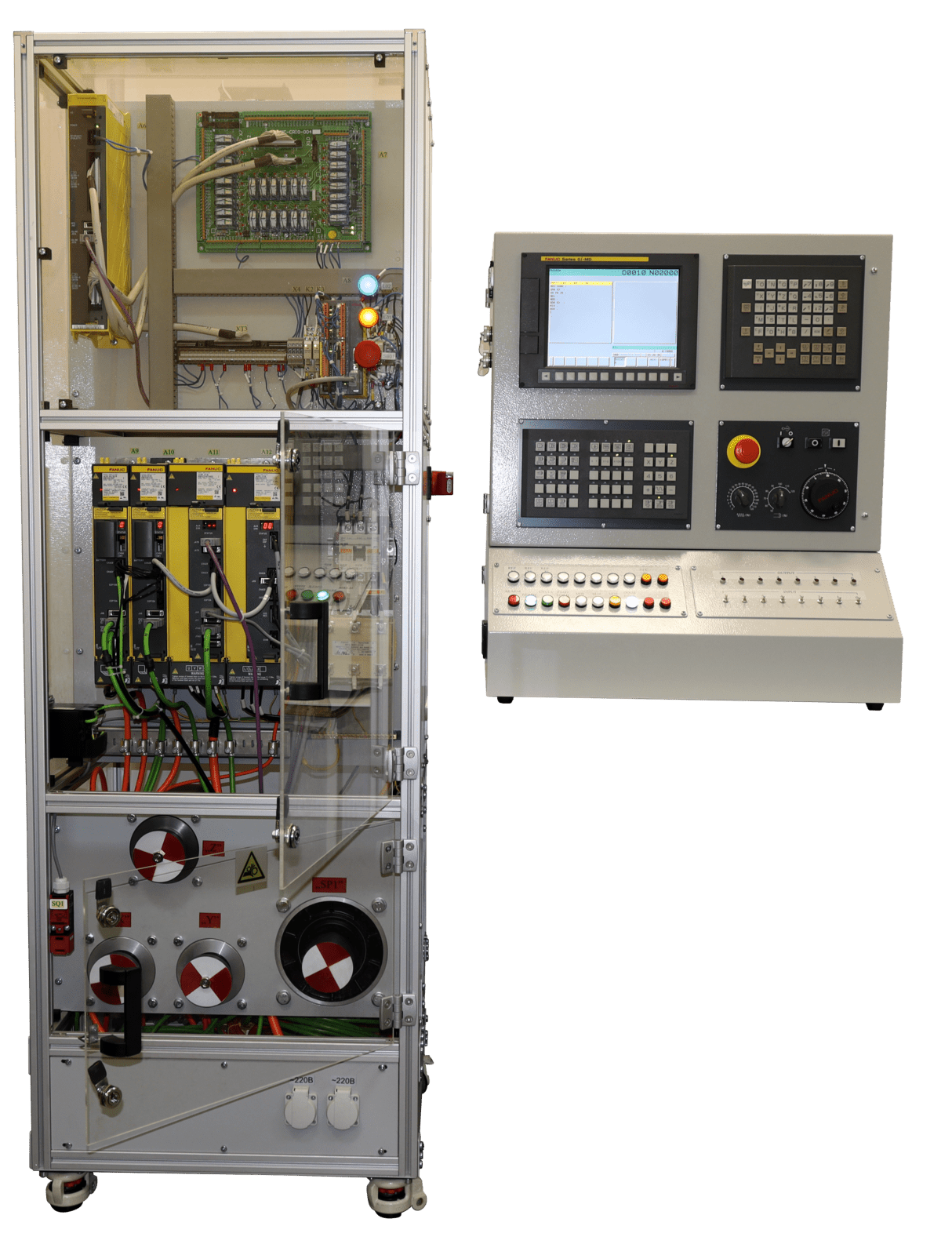

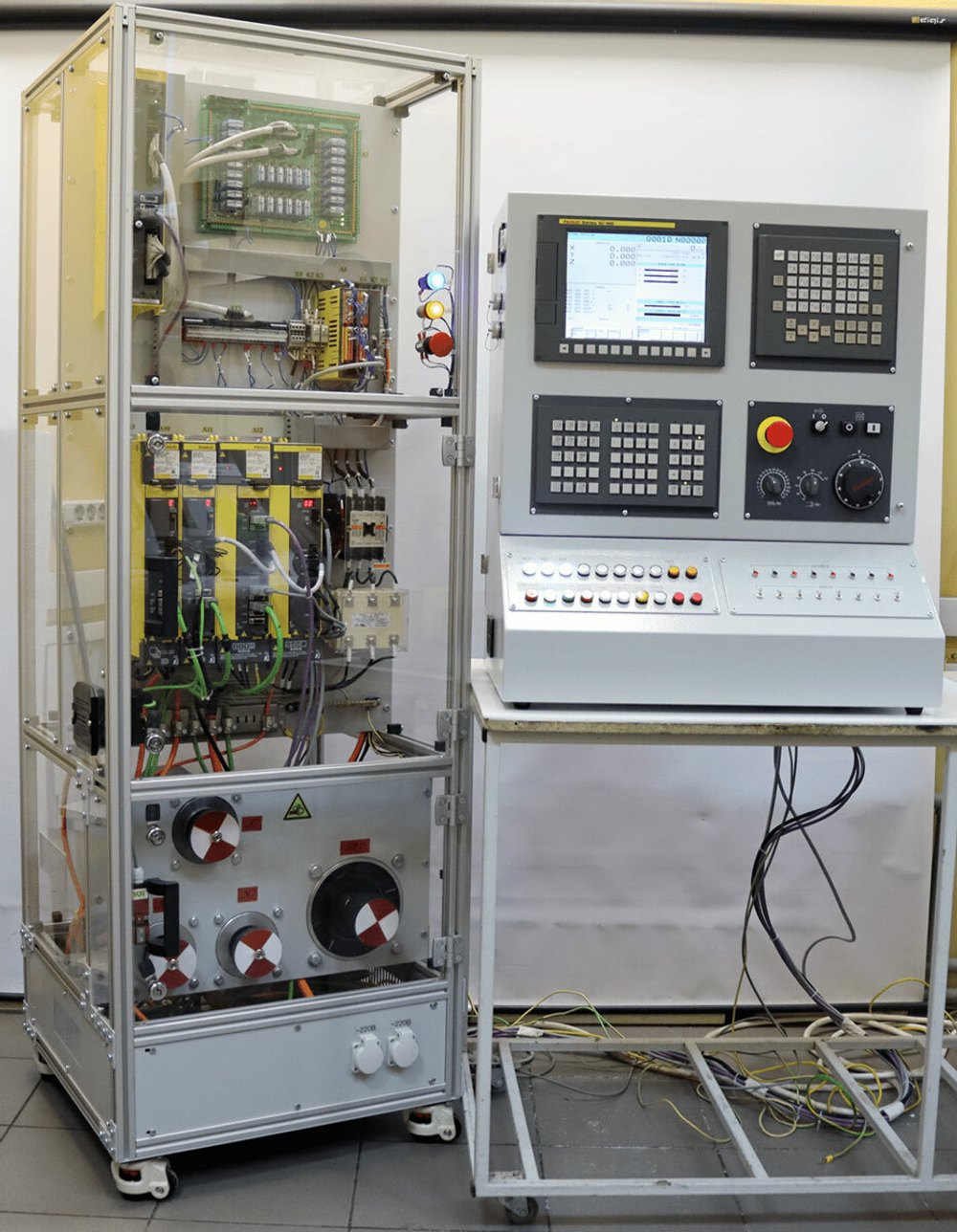

Стенд включает в себя:

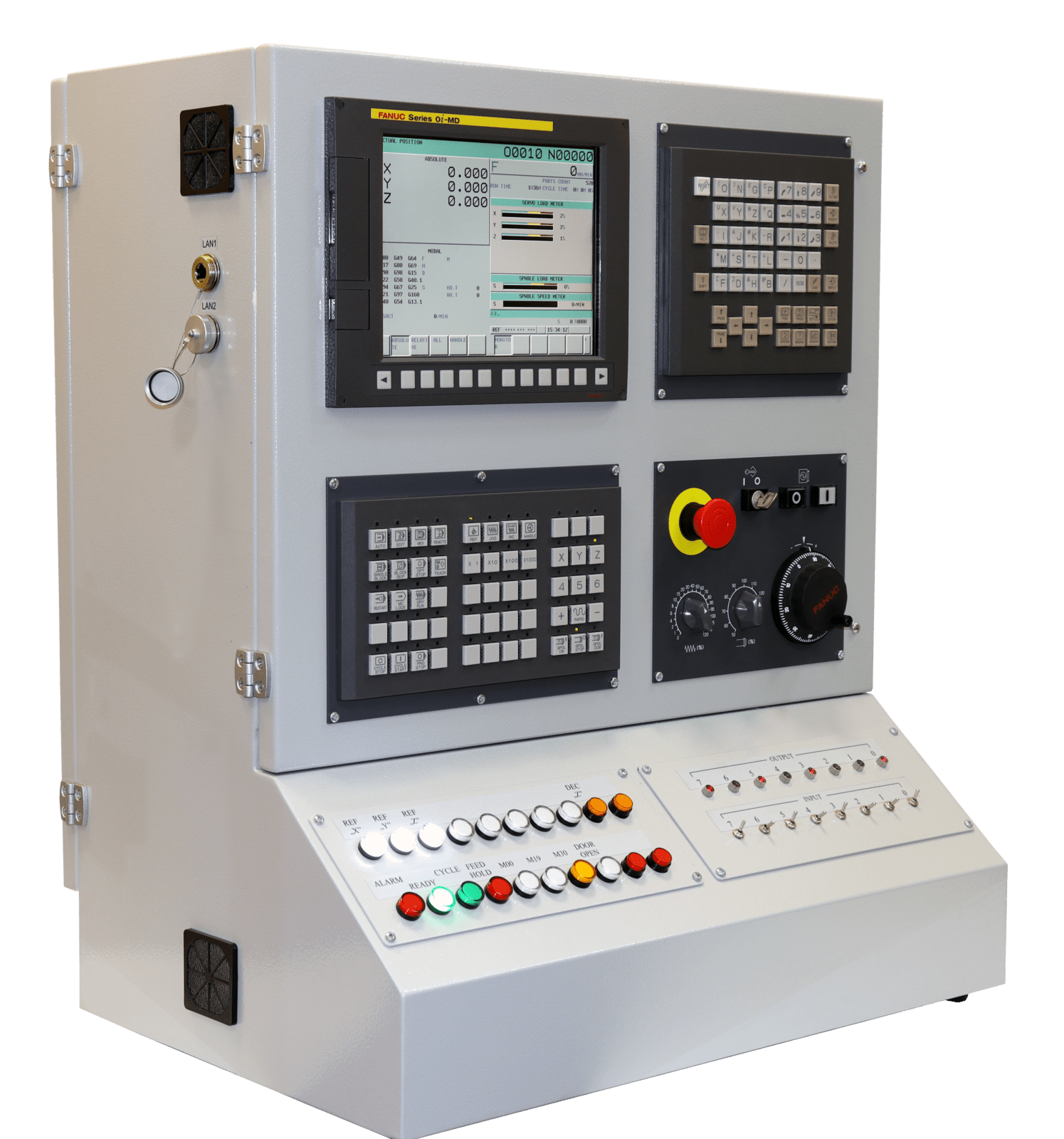

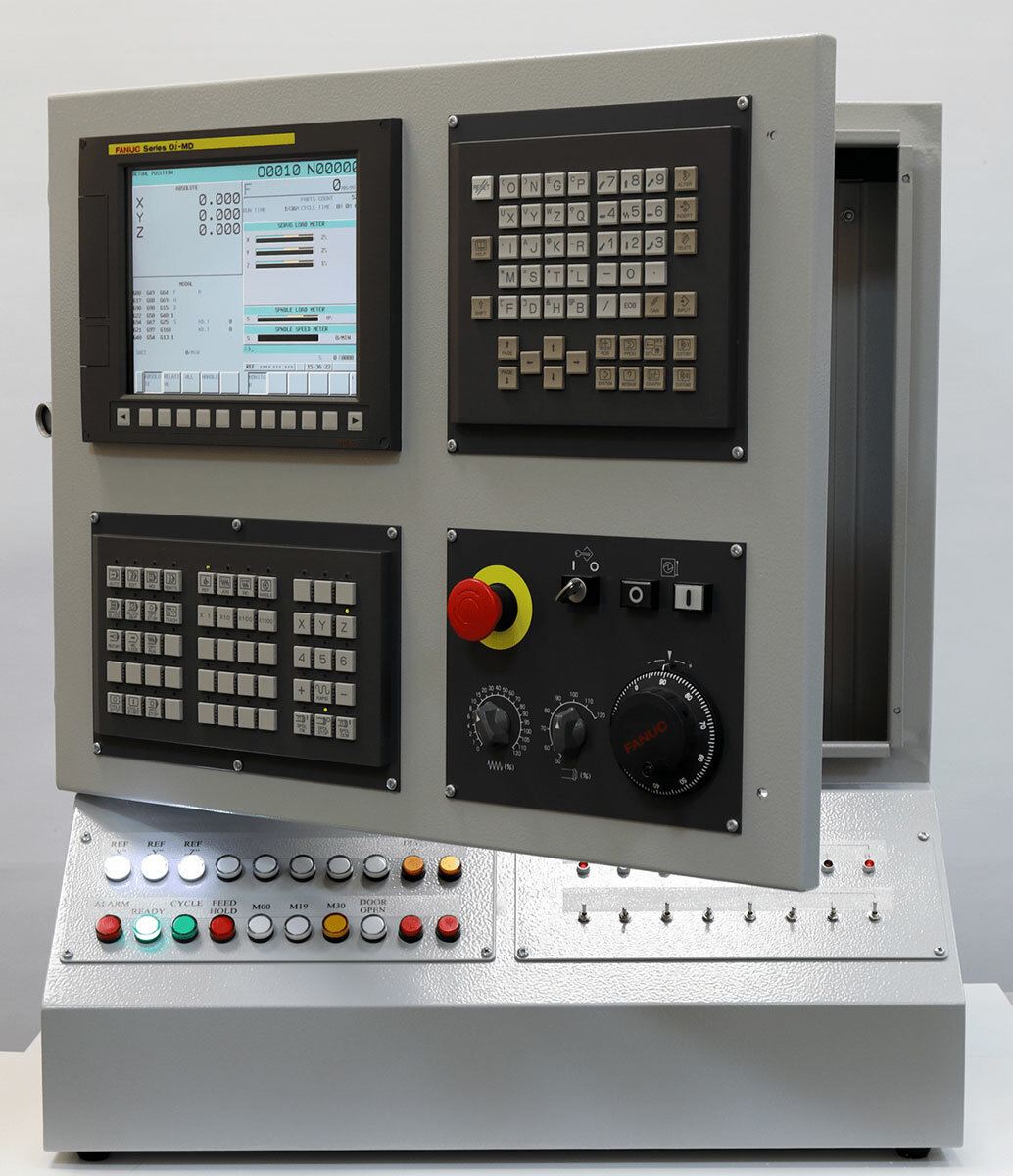

- систему ЧПУ Fanuc 0i-MB с ЖК дисплеем, панелью программируемых клавиш, панелью оператора;

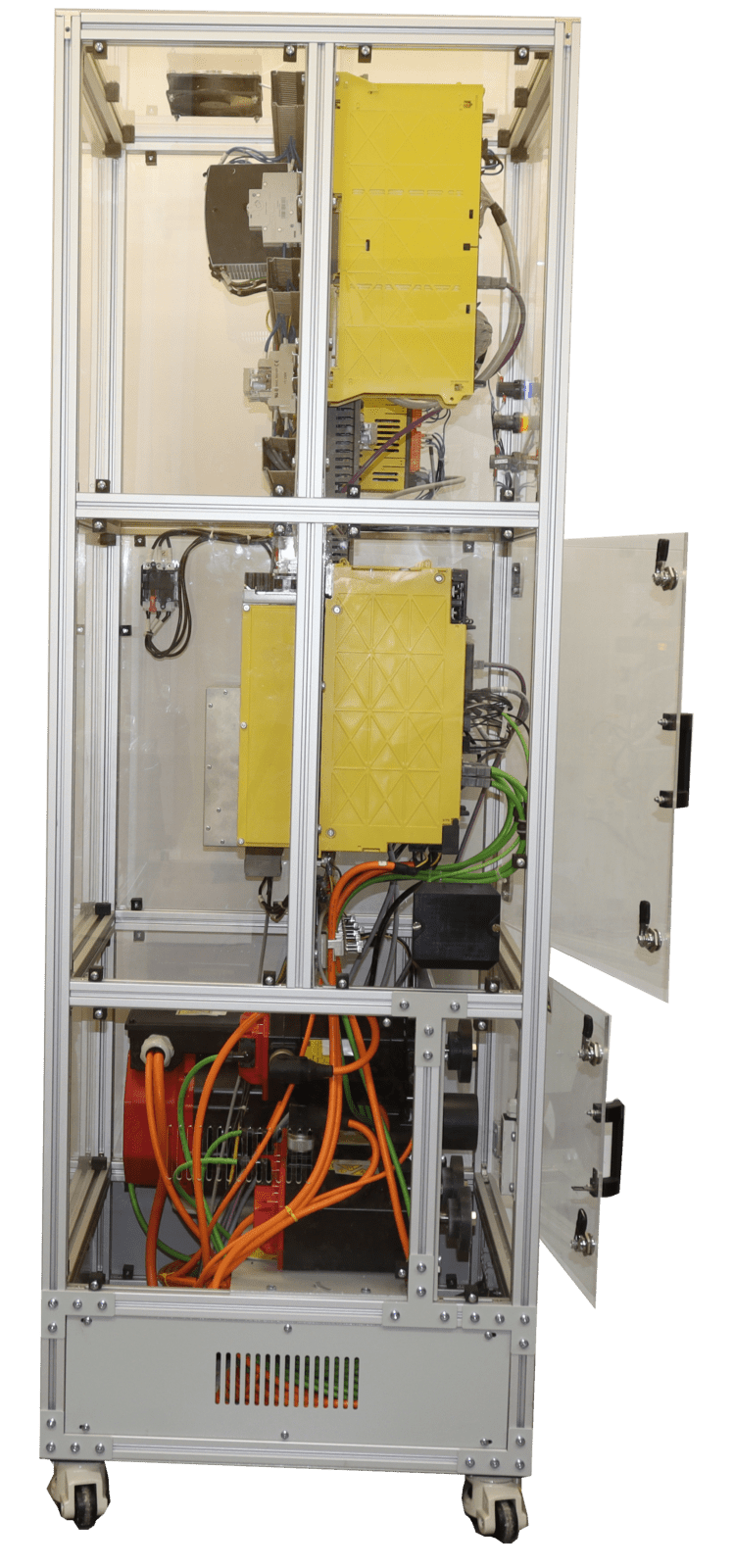

- сервоприводы Fanuc;
- серводвигатели. Двигатели оснащены системой обратной связи по положению – энкодерами;
- систему безопасности (кнопки аварийной остановки, модуль двойного контура безопасности);
- систему электроавтоматики.

Стенд предназначен для диагностики, обслуживание и ремонта комплектных систем числового программного управления (ЧПУ), программно-логических контроллеров (ПЛК), измерительных систем и приводов производства Fanuc.

Перечисленные устройства являются составными частями систем управления технологического оборудования – станок в с числовым программным управлением.

Стенд поддерживает следующие функции:
- имитация работы фрезерного станка;
- управление приводами с основного и выносного пульта;
- имитация работы входов/выходов с использованием тумблеров, кнопок и светосигнальной аппаратуры;
- полноценное программирование в G-кодах.

Стенд позволяет выполнять:
- проверку исправного функционирования ЧПУ и его составных частей;
- проверку работоспособности приводов и источника питания приводов;
- проверку внутренних компонентов блоков при соответствии спецификаций Fanuc;
- проверку функционирования двигателей и энкодеров;
- отработку управляющих программ и циклов в рамках учебного процесса;
- создание и модификацию программ электроавтоматики для обучения обслуживающего персонала методам поиска и устранения неисправностей при помощи функции LADDER;
- обучение и закрепление навыков по обслуживанию систем управления Fanuc.
