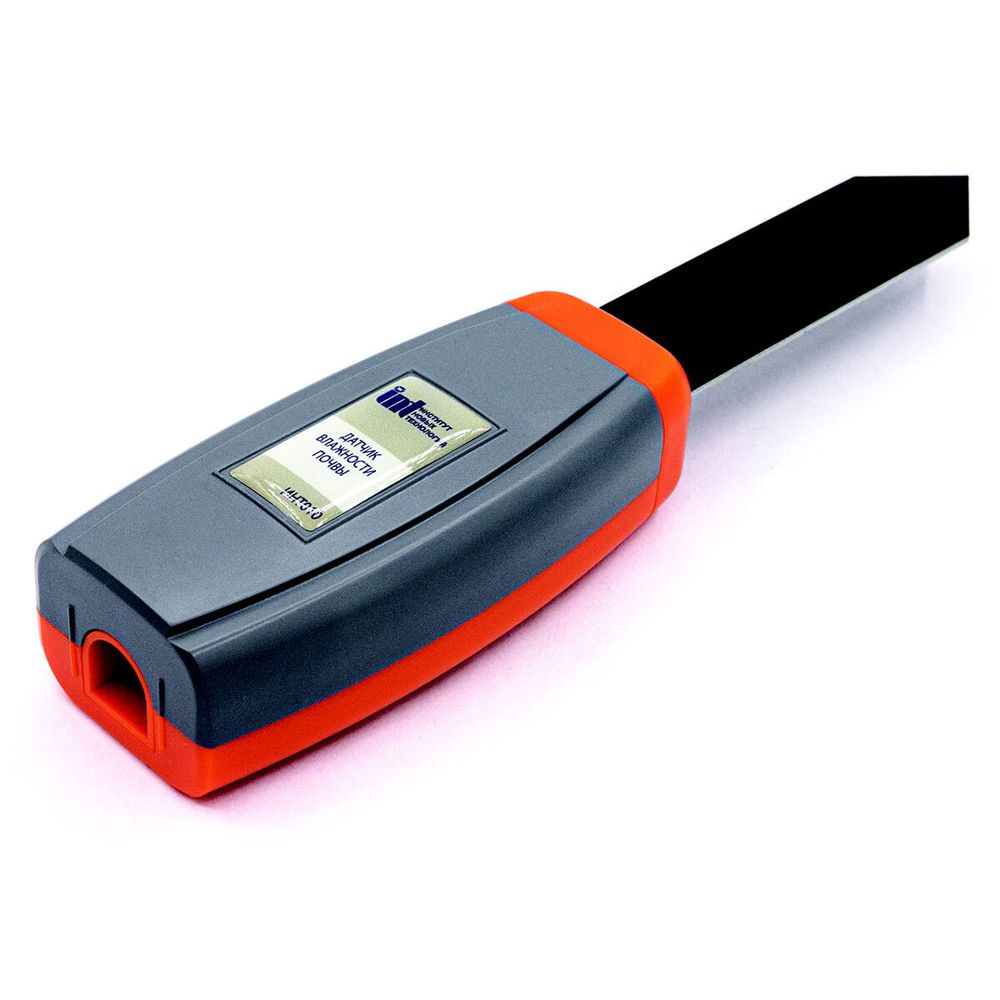

Датчик влажности почвы ИНТ010 для лаборатории Архимед

Емкостный датчик влажности почвы оснащен штырем размером 95×27 мм, который погружается в грунт на глубину до 90 мм. На штыре в виде дорожек расположены два электрода, но в отличии от резистивной модели, электроды емкостного сенсора защищены токоизолирующей маской и не подвержены коррозии. Внутри емкостного датчика находится RC-генератор, частота которого зависит от емкости между двумя электродами, которые выполняют роль конденсатора. При попадании влажного грунта в пространство зазора диэлектрическая постоянная изменяется пропорционально насыщению влагой. Изменение влажности грунта сказывается на его диэлектрических свойствах и меняет емкость, что приводит к повышению или понижению выходного сигнала датчика. Итоговое напряжение пропорционально степени влажности почвы.

Датчик измеряет влажность почвы в диапазоне от 0 до 100%.

Условия хранения и эксплуатации

Датчик следует хранить при температуре от 0 до 50 °С. Рекомендованная температура для проведения измерений находится в диапазоне от +10 до +30 °С. Грунт должен быть однородным без жестких включений, которые могут повредить защитную маску и электроды. Не следует проводить измерения в непосредственной близости к корневой системе растения.
После проведения измерений штырь необходимо протереть влажной тканью и дать окончательно высохнуть.
