Датчик определяет расстояние до объекта. Датчик применяется в качестве детали при сборке конструктора LEGO® MINDSTORMS® NXT 2.0 и EDUCATION® NXT 2.0
Особенности
Датчик представляет собой устройство измерения расстояния до объекта.
Датчик определяет расстояние при помощи инфракрасного излучения.
На передней части датчика расположен излучатель инфракрасного излучения и фотоприемник.
Излучатель испускает инфракрасное излучение в виде направленного луча, луч отразившись от объекта возвращается обратно. Фотоприемник детектирует излучение, определяет его интенсивность.
Фотоприемник имеет узконаправленную линзу и светофильтр от излучения видимого спектра. По этой причине влияние внешнего освещения значительно снижено.
Блок обработки датчика осуществляет оценку интенсивности внешнего инфракрасного излучения, отраженного излучения от объекта и определяет расстояние. Таким образом датчик не требует подстройки при изменении внешнего излучения.
Датчик способен определять расстояние от 5 до 100 мм с точностью ±5мм.
Период опроса не более 12 мс.
По природе инфракрасного излучения, способность определять расстояние зависит от цвета и фактуры поверхности. Показания датчика соответствуют отражению от белой бумаге. При использовании поверхности другого цвета, показания будут несколько отличаться в большую сторону.
Датчик чувствителен к мощным источникам инфракрасного излучения, таким как солнце, лампы накаливания.
Программирование датчика осуществляется в среде разработки MINDSTORMS с применением NXT-G блока, который можно скачать с нашего сайта. (см.ниже)
Там же расположены файлы примеров, которые можно загрузить в блок NXT без дополнительного программирования.
Датчик используется совместно с процессорным блоком LEGO MINDSTORMS NXT 2.0 #9841. Датчик подключается к процессорному блоку посредством кабеля входящего в комплект процессорного блока.
Для работы датчика не требуется дополнительное питание.
КОНСТРУКЦИЯ

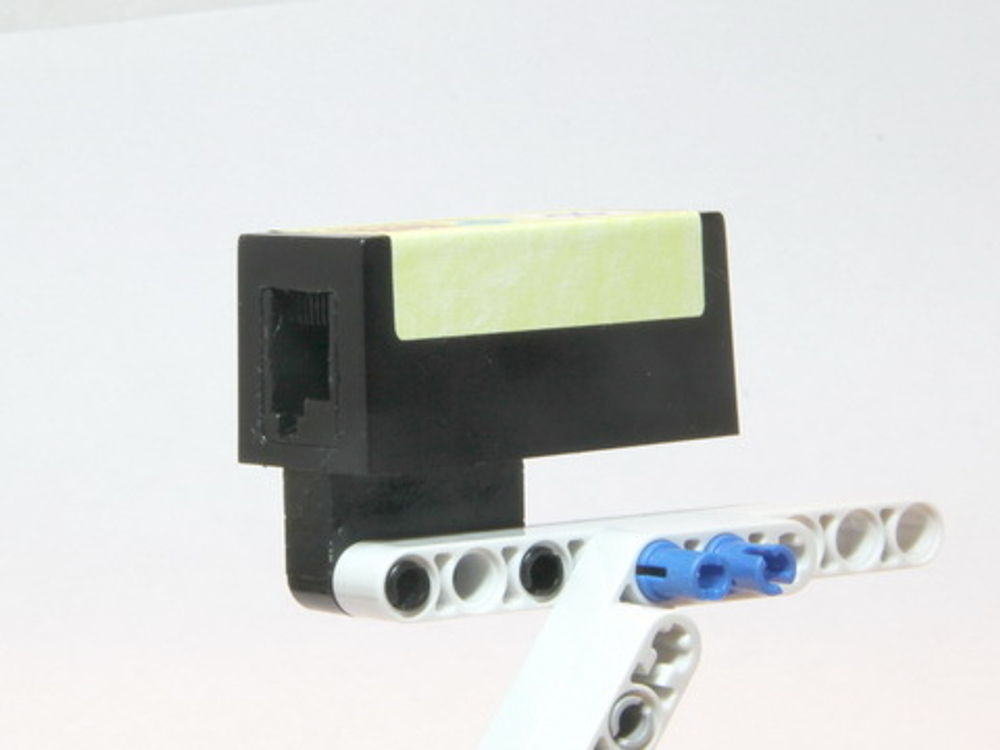

Датчик состоит из корпуса прямоугольной формы и держателя, закрепленного в нижней части датчика.
На корпусе находится наклейка с символом типа датчика.

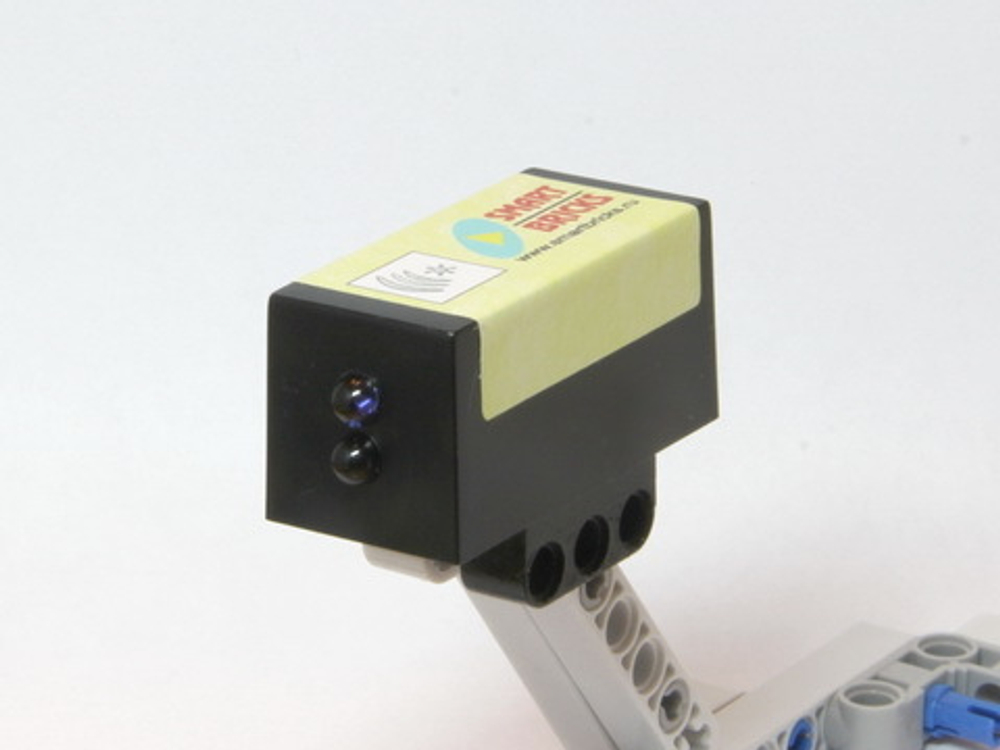

На передней части корпуса датчика находится фотоприемник и излучатель инфракрасного излучения.

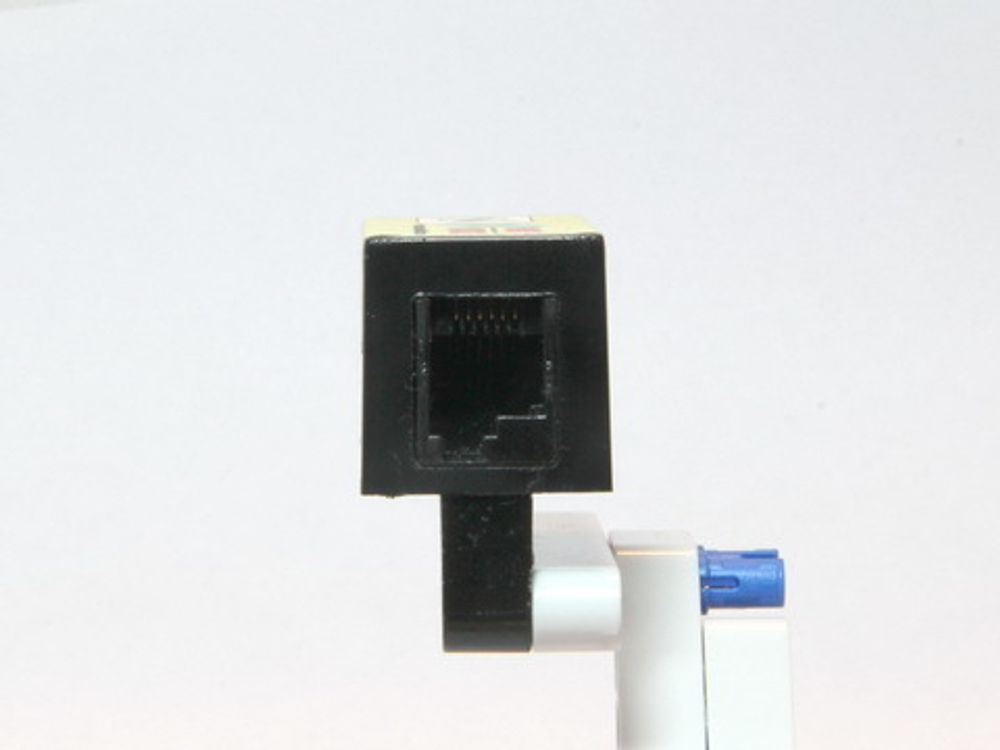

На задней части датчика расположен разъем для подключения кабеля.

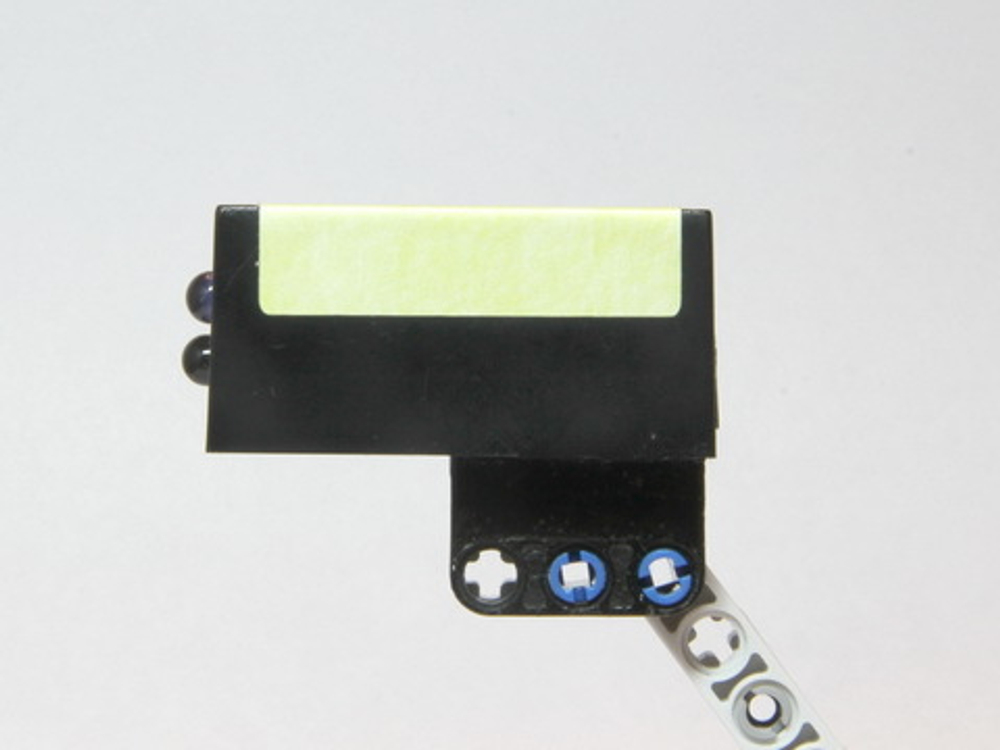

Держатель, расположенный снизу корпуса используется для крепления датчика к конструкции робота стандартными деталями из конструктора LEGO® MINDSTORMS®.
Комплектация
Датчик - 1 шт.
Производитель
SMARTBRICKS
Страна производства
Россия
Гарантия
6 месяцев
Тип
Цифровой
Материал
Пластик,
Электронные детали
Вид оборудования/Тип товара
Датчики
Совместимость с LEGO
LEGO Mindstorms
