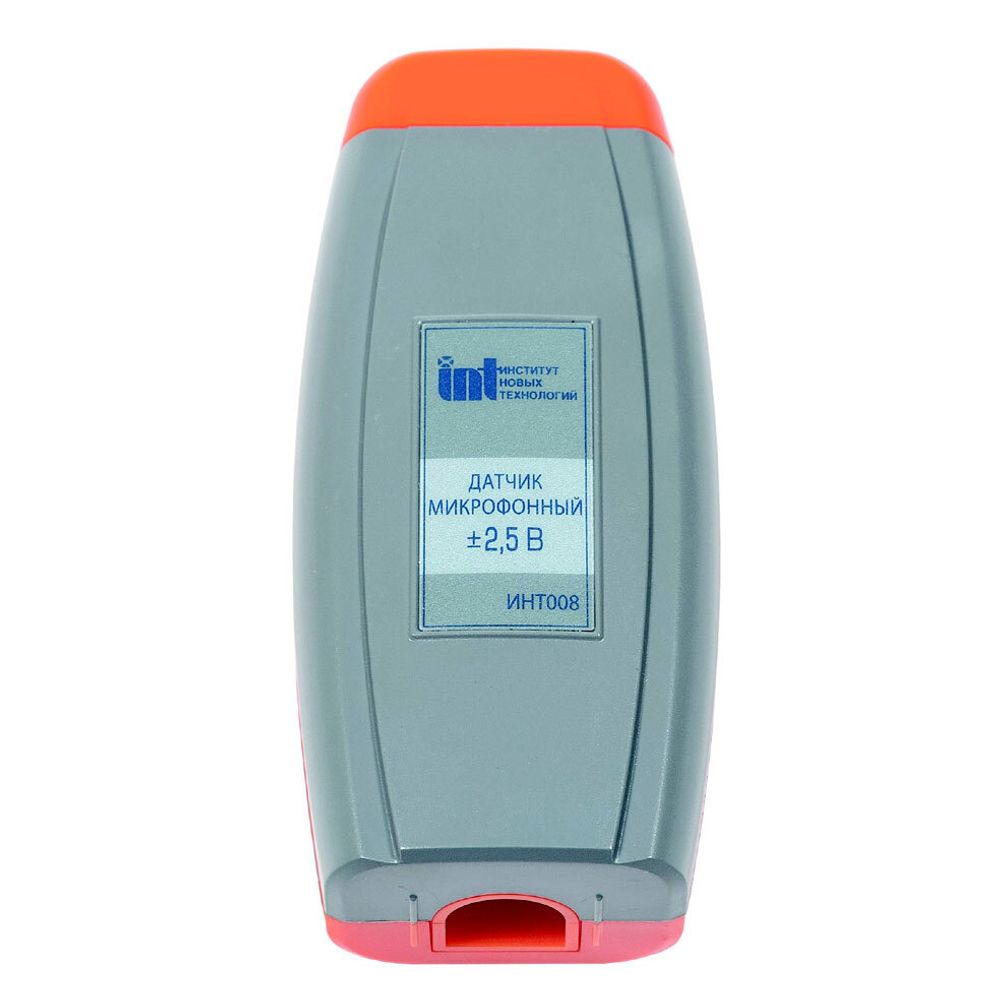

Датчик микрофонный ИНТ008 для лаборатории Архимед

Микрофонный датчик для регистраторов Архимед предназначен для исследования звуковых волн. Он представляет из себя датчик звука с функцией интегрирования с диапазоном измерения частот от 35 Гц
до 10 кГц. Напряжение на выходе составляет ±2,5 В.

Данный датчик предназначен не для измерения громкости звука в качестве шумометра, а для изучения свойств звуковых волн, издаваемых голосами и музыкальными инструментами. Также его можно использовать для измерения скорости распространения звука.

Чувствительным элементом датчика является конденсатор переменной емкости, одна из пластин которого – чувствительная мембрана, колеблющаяся под действием звуковой волны. Последовательно к этому конденсатору подключено сопротивление. Когда конденсатор заряжен, звуковые волны меняют его диэлектрические параметры и выходное напря-
жение, измеряемое на сопротивлении, изменяется.

Прибор настроен таким образом, чтобы значения напряжения находились в диапазоне 0–5 В. Далее они поступают в аналого-цифровой преобразователь (АЦП) и преобразуются в значения, лежащие в диапазоне от –2,5 до +2,5 В. Полученный результат записывается регистратором данных и хранится в его памяти.

Технические характеристики

• Диапазон выходного сигнала: ±2,5 В
• Рабочий диапазон частот: 35–10 000 Гц
• Разрешение (12 бит): 1,22 мВ
• Максимальное число замеров: 20 000 в секунду
