Датчик автоуровня стола BL Touch

Принцип работы

Датчик автоуровня BL Touch крепится на печатающую головку 3D-принтера для оценки наклона плоскости стола. Внутри датчика прячется специальный щуп, который выдвигается соленоидом и замеряет расстояние до стола в нескольких точках, чтобы построить карту поверхности. Дальнейшая программная коррекция уровня обеспечивает высокое качество печати без необходимости калибровать стол вручную.

Обычно замеры уровня стола проводятся перед каждой печатью. Процедура управляется прошивкой принтера – вы можете пробовать разные методы выравнивания и менять количество точек, чтобы добиться наилучших результатов.

Применение

Датчик BL Touch поддерживается многими популярными FDM 3D-принтерами: в комплекте кронштейн и шлейфы для модели Creality CR-10, но совместимость этим не ограничивается.

Для начала использования вам понадобится закрепить датчик на печатающей головке и подключить к управляющей плате принтера. Например, датчик автоуровня BL Touch легко подружить с материнской платой BTT SKR 2, а готовые крепления для вашего принтера можно найти на Thingiverse и распечатать самостоятельно.

Программирование

Чтобы активировать программную коррекцию, нужно включить соответствующую опцию в 3D-принтере. Возможно, для этого понадобится загрузить в принтер прошивку с поддержкой BL Touch. В комплекте с датчиком идёт USB ISP-программатор, который поможет вам выполнить все процедуры.

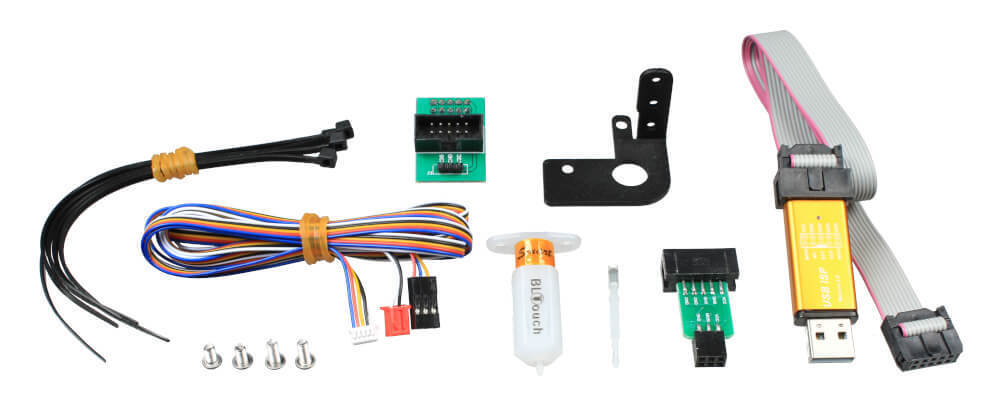

Комплектация

• 1× Датчик автоуровня
• 1× Соединительный шлейф
• 1× Программатор USB ISP
• 1× Шлейф ICSP
• 1× Плата-переходник ICSP (6 пинов)
• 1× Плата-переходник ICSP (10 пинов)
• 1× Кронштейн для CR-10

Характеристики

• Модель: BL Touch Auto Bed Leveling Sensor
• Совместимость: FDM 3D-принтеры
• Индикация: светодиоды
• Напряжение питания: 5 В
• Потребляемый ток в фоновом режиме: 15 мА
• Максимальный потребляемый ток: 300 мА
• Размеры: 40×26×14 мм
