Name: Дальномер Benewake TFmini-S LiDAR
SKU: AMP-X699

/ / / / / /

Предзаказ

Описание

Характеристики

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

Просканируйте горизонт на наличие препятствий! Ультразвуковые и инфракрасные дальномеры часто ограничены рабочей дистанцией в пару метров, в то время как миниатюрный лидар Benewake TFmini-S видит пространство на 12 метров вперёд.

Этот датчик поможет вашему роботу или беспилотнику уверенно ориентироваться на местности и замечать объекты заранее. Также лидары используют в системах охраны периметра, управлении трафиком и умных парковках.

Показать описание полностьюСкрыть описание

Принцип действия

Лидар Benewake TFmini-S действует по принципу оптического радара: устройство пускает в среду световой луч в невидимом диапазоне, а затем засекает время возврата отражения, из чего можно определить дистанцию до ближайшего объекта. То есть, перед нами времяпролётный датчик дистанции (Time-of-flight, он же ToF) с инфракрасным вертикально-излучающим лазером (VCSEL) с длиной волны 850 нм.

В отличие от прочих датчиков пространства, лидар обладает увеличенной рабочей дистанцией и успешно справляется с внешней засветкой до 70 тысяч люкс, что соответствует уличной освещённости в ясный солнечный день. Вместе с тем, он не подходит для детекции светопоглощающих и прозрачных объектов, а плохо отражающие объекты (<10%) сенсор видит не дальше 7 метров.

Монтаж

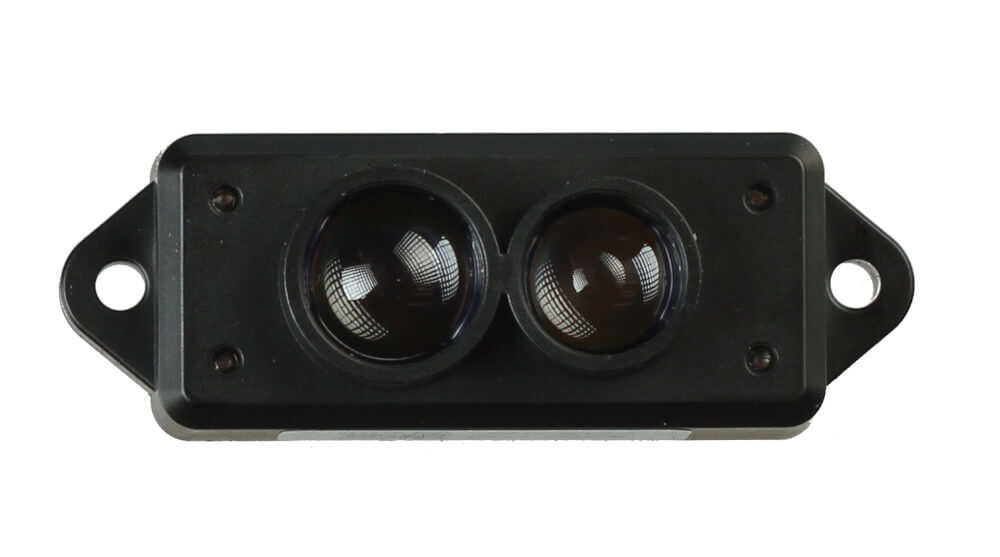

Для монтажа лидара достаточно закрепить его на два винта через проушины диаметром 2,35 мм. Не загораживайте пространство перед линзами устройства.

Корпус Benewake TFmini-S сделан из практичного пластика PC/ABS без дополнительной защиты. Если вам нужен лидар в герметичном корпусе, обратите внимание на Benewake TF02-Pro и TFmini Plus с защитой IP65.

Подключение

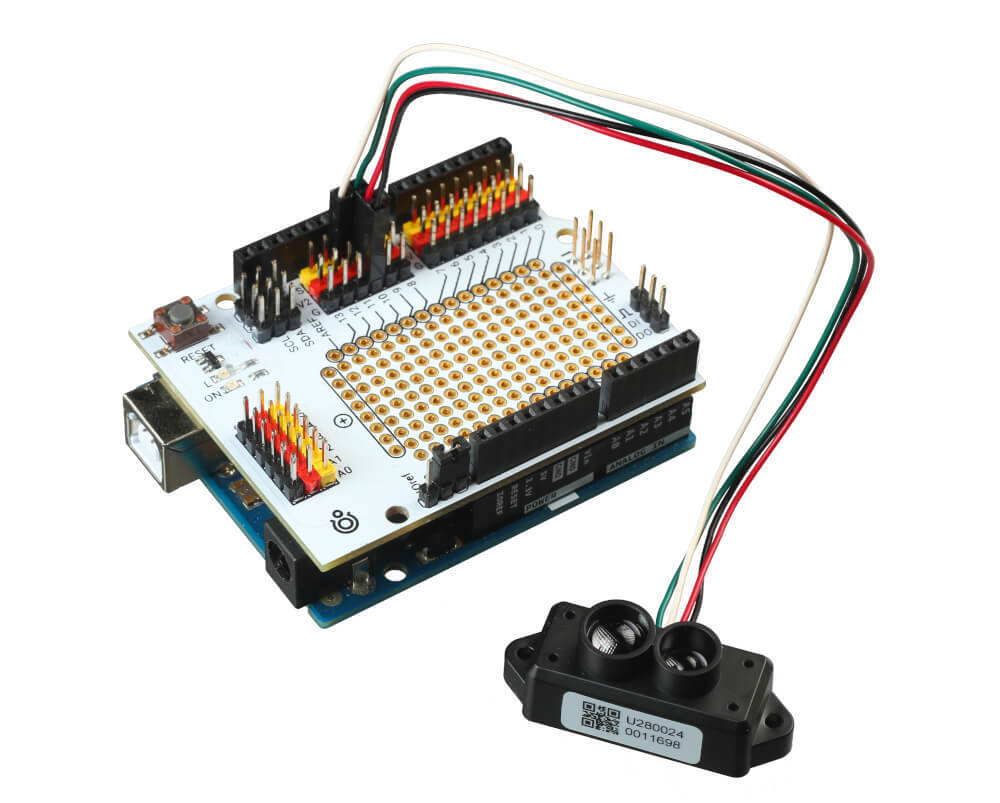

Лидар TFmini-S общается с управляющей платой по интерфейсу UART или I²C. При подключении к Arduino или Iskra JS рекомендуем использовать Troyka Shield. Для платформ формата Arduino Mega подойдёт Troyka Mega Tail Shield, а для Raspberry Pi предусмотрен Troyka HAT.

Распиновка

Цвет пина	Функция	Подключение
Красный	+5V	Питание 5 В
Чёрный	GND	Общая земля
Зелёный	TXD / SCL	Пин RX / Clock
Белый	RXD / SDA	Пин TX / Data

Программирование

Для работы с лидарами Benewake существует готовая библиотека для Arduino IDE.

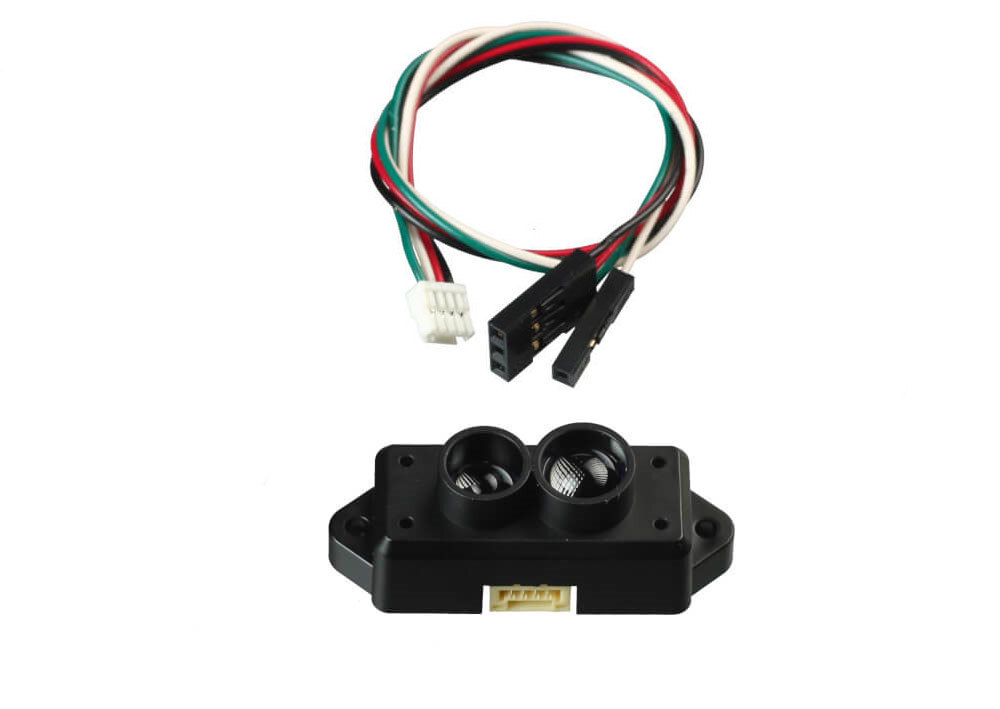

Комплектация

1× Лидар
1× Соединительный кабель

Характеристики

Модель: Benewake TFmini-S LiDAR
Источник света: VCSEL (вертикально-излучающий лазерный диод)
Фотобиологическая безопасность: лазерная аппаратура класса 1 (ГОСТ IEC 60825-1-2013 / EN60825)
Длина волны: 850 нм
Диапазон измерений:
- 0,1–12 м (при отражающей способности 90%)
- 0,1–7 м (при отражающей способности 10%)
Разрешающая способность: 1 см
Эффективный угол наблюдения: 2°
Макс. освещённость: 70000 люкс
Частота сигнала: 1–1000 Гц (по умолчанию 100 Гц)
Интерфейс: UART / I²C
Адрес I²C: 0x10 (по умолчанию)
Напряжение питания: 5 В
Напряжение логического уровня: 3,3 В
Средний ток потребления: до 140 мА
Пиковый ток потребления: 200 мА
Материал корпуса: PC/ABS-пластик
Длина кабеля: 10 см
Размеры: 42×15×16 мм
Масса: 5 г
