Name: Дальномер Benewake TF02-Pro LiDAR
SKU: AMP-X645

/ / / / / /

Предзаказ

Описание

Характеристики

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

Просканируйте горизонт на наличие препятствий! Ультразвуковые и инфракрасные дальномеры часто ограничены рабочей дистанцией в пару метров, в то время как лидар Benewake TF02-Pro видит пространство на целых 40 метров вперёд.

Этот датчик поможет вашему роботу или беспилотнику уверенно ориентироваться на местности и замечать объекты заранее. Лидары также используются в системах охраны периметра, управлении трафиком и умных парковках.

Показать описание полностьюСкрыть описание

Принцип действия

Лидар Benewake TF02-Pro действует по принципу оптического радара: устройство пускает в среду световой луч в невидимом диапазоне, а затем засекает время возврата отражения, из чего можно определить дистанцию до ближайшего объекта. То есть, перед нами времяпролётный датчик дистанции (Time-of-flight, он же ToF) с инфракрасным вертикально-излучающим лазером (VCSEL) с длиной волны 850 нм.

В отличие от прочих датчиков пространства, лидар обладает увеличенной рабочей дистанцией и успешно справляется с внешней засветкой до 100 тысяч люкс, что соответствует уличной освещённости в ясный солнечный день. Вместе с тем, он не подходит для детекции светопоглощающих и прозрачных объектов, а плохо отражающие объекты (<10%) сенсор видит не дальше 13,5 метров.

Монтаж

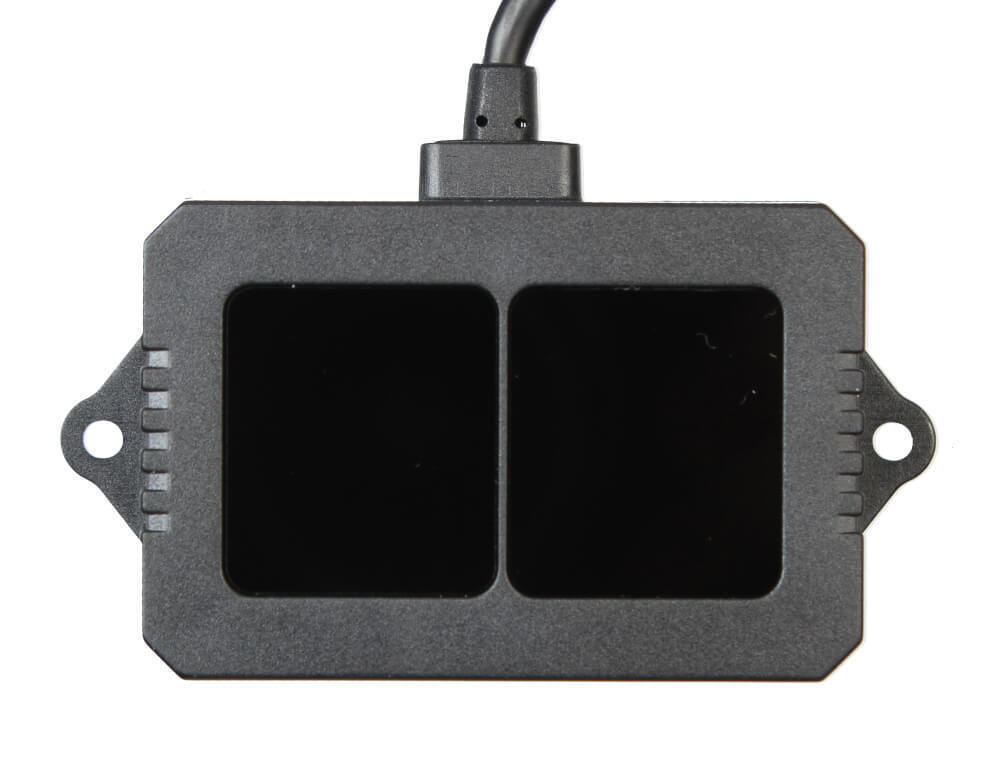

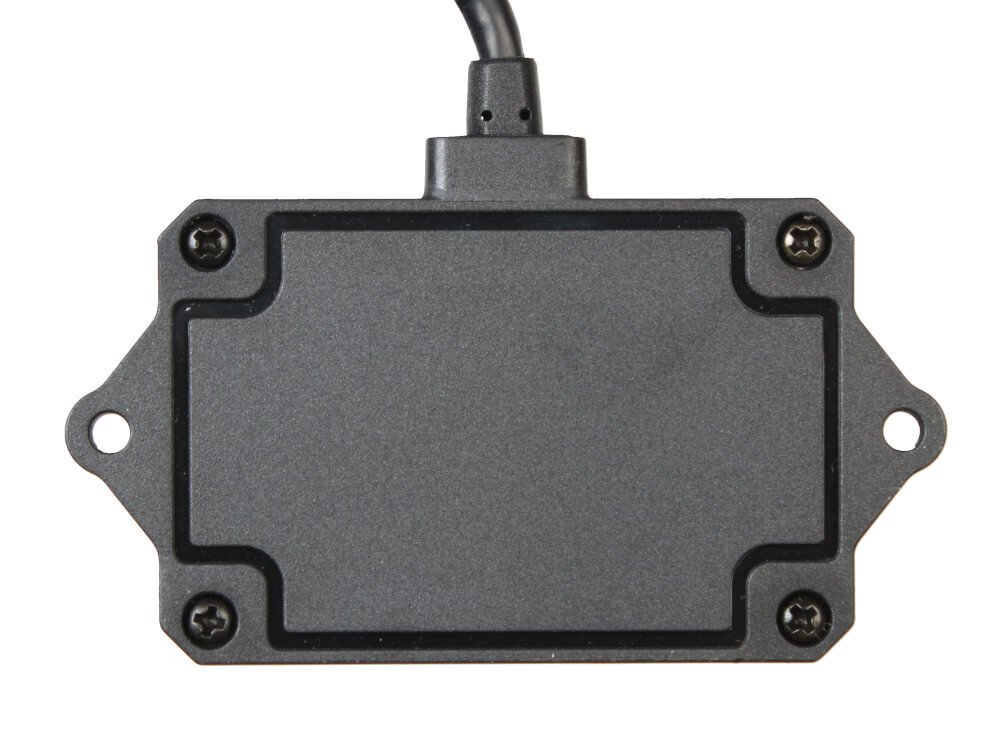

Корпус датчика сделан из практичного пластика PC/ABS и обладает герметичной защитой класса IP65. Для монтажа достаточно закрепить его на два винта М2,5. Не загораживайте пространство перед линзами устройства.

Подключение

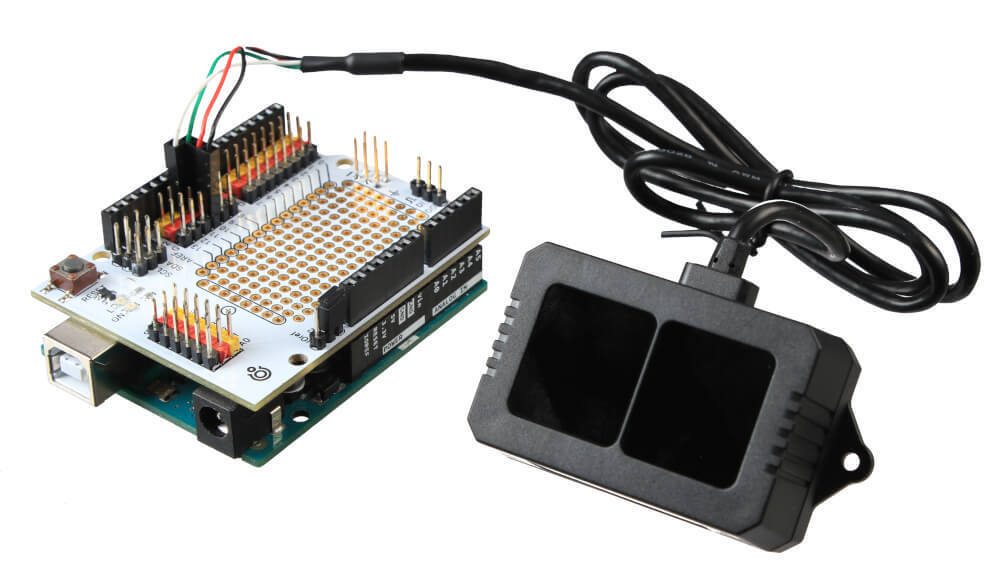

Лидар TF02-Pro общается с управляющей платой по интерфейсу UART или I²C. При подключении к Arduino или Iskra JS рекомендуем использовать Troyka Shield. Для платформ формата Arduino Mega подойдёт Troyka Mega Tail Shield, а для Raspberry Pi предусмотрен Troyka HAT.

Распиновка

Цвет пина	Функция	Подключение
Красный	VCC	Питание 5–12 В
Чёрный	GND	Общая земля
Зелёный	TXD / SCL	Пин RX / Clock
Белый	RXD / SDA	Пин TX / Data

Программирование

Для работы с лидарами Benewake существует готовая библиотека для Arduino IDE.

Комплектация

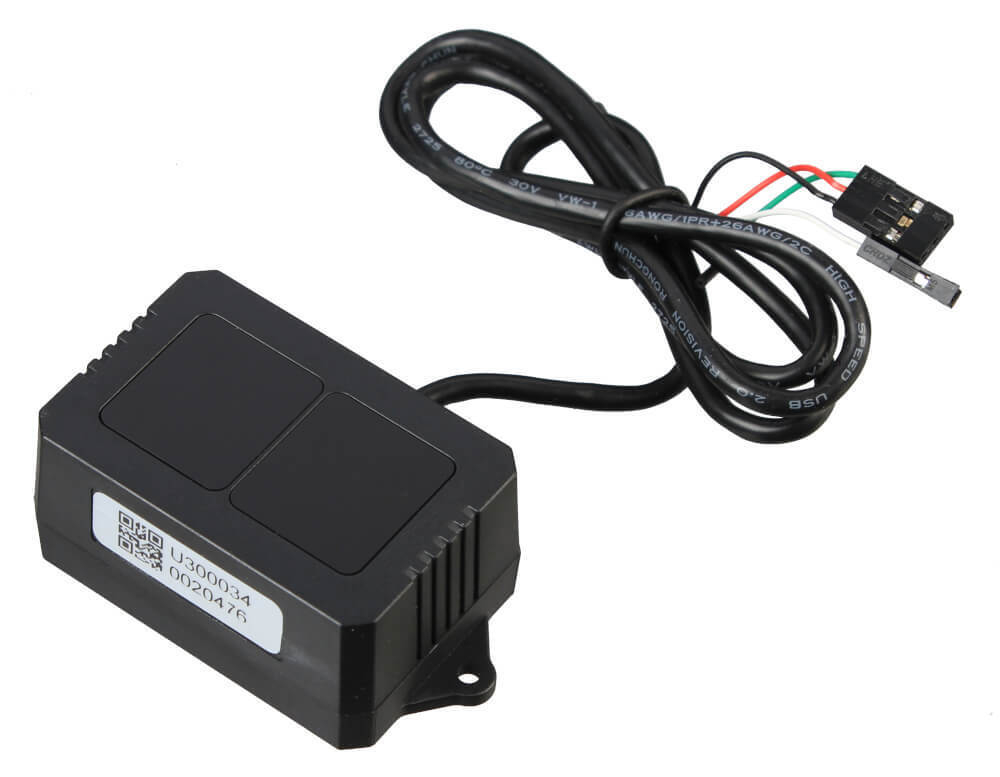

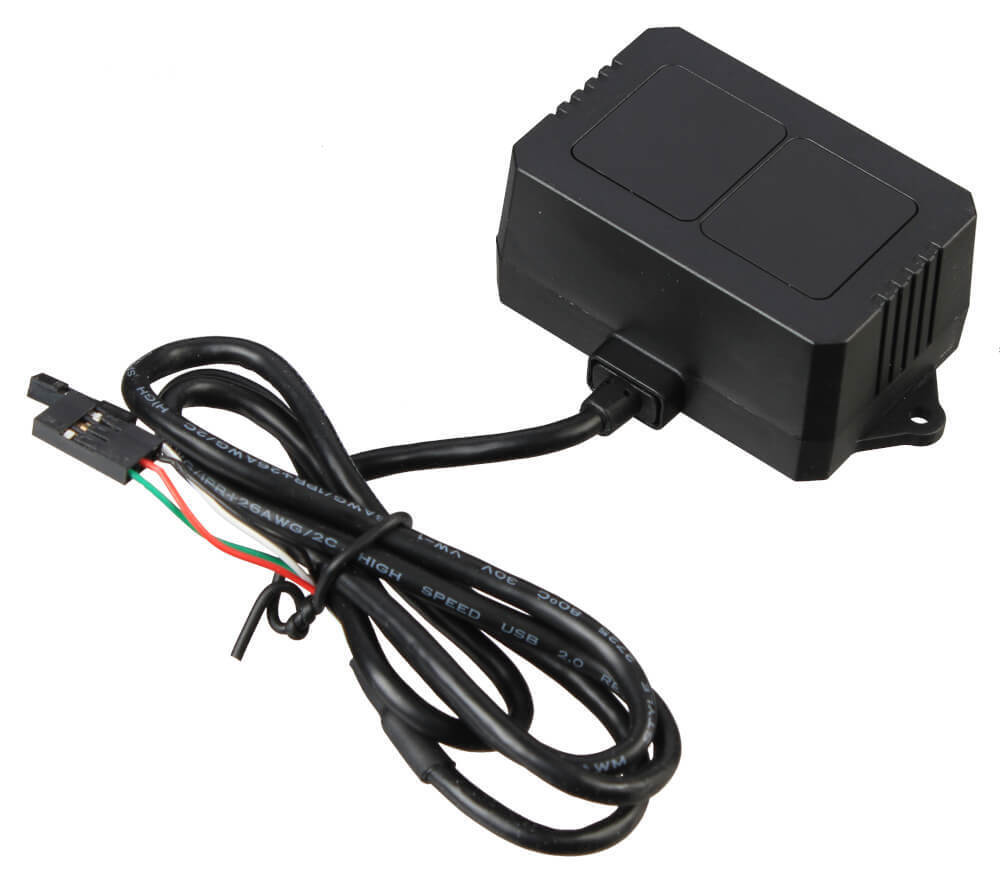

1× Лидар с выходным кабелем

Характеристики

Модель: Benewake TF02-Pro LiDAR
Источник света: VCSEL (вертикально-излучающий лазерный диод)
Фотобиологическая безопасность: лазерная аппаратура класса 1 (ГОСТ IEC 60825-1-2013 / EN60825)
Длина волны: 850 нм
Диапазон измерений:
- 0,1–40 м (при отражающей способности 90%)
- 0,1–13,5 м (при отражающей способности 10%)
Разрешающая способность: 1 см
Эффективный угол наблюдения: 3°
Макс. освещённость: 100000 люкс
Частота сигнала: 1–1000 Гц (по умолчанию 100 Гц)
Интерфейсы: UART / I²C
Адрес I²C: 0x10 (по умолчанию)
Напряжение питания: 5–12 В
Напряжение логического уровня: 3,3 В
Средний ток потребления: до 200 мА
Пиковый ток потребления: 300 мА
Материал корпуса: PC/ABS-пластик
Степень защиты: IP65
Длина кабеля: 80 см
Размеры: 69×41,5×26 мм
Масса: 50 г
