Описание
Характеристики
3D-сканер Ciclop – это 100% свободный проект. Как и все продукты, входящие в экосистему DIY от компании BQ, Ciclop и Horus выпускаются по лицензии CC-BY-SA и GPL. Вся информация о механике, электронике и ПО доступна для сообщества и становится частью Технологического наследия человечества. Цель заключается не только в том, чтобы можно было изучать и понимать принципы работы сканера, мы также хотим, чтобы сообщество включилось в работу, вносило изменения и улучшения, способствуя дальнейшему развитию ПО Horus. Мы делаем ставку на свободное знание и, тем самым, хотим внести свой вклад и придать импульс разработке такого рода устройств.
Расти, не зная преград
3D-сканер Ciclop – это 100% свободный проект. Как и все продукты, входящие в экосистему DIY от компании BQ, Ciclop и Horus выпускаются по лицензии CC-BY-SA и GPL. Вся информация о механике, электронике и ПО доступна для сообщества и становится частью Технологического наследия человечества. Цель заключается не только в том, чтобы можно было изучать и понимать принципы работы сканера, мы также хотим, чтобы сообщество включилось в работу, вносило изменения и улучшения, способствуя дальнейшему развитию ПО Horus. Мы делаем ставку на свободное знание и, тем самым, хотим внести свой вклад и придать импульс разработке такого рода устройств.
Простота конструкции и открытость для улучшений

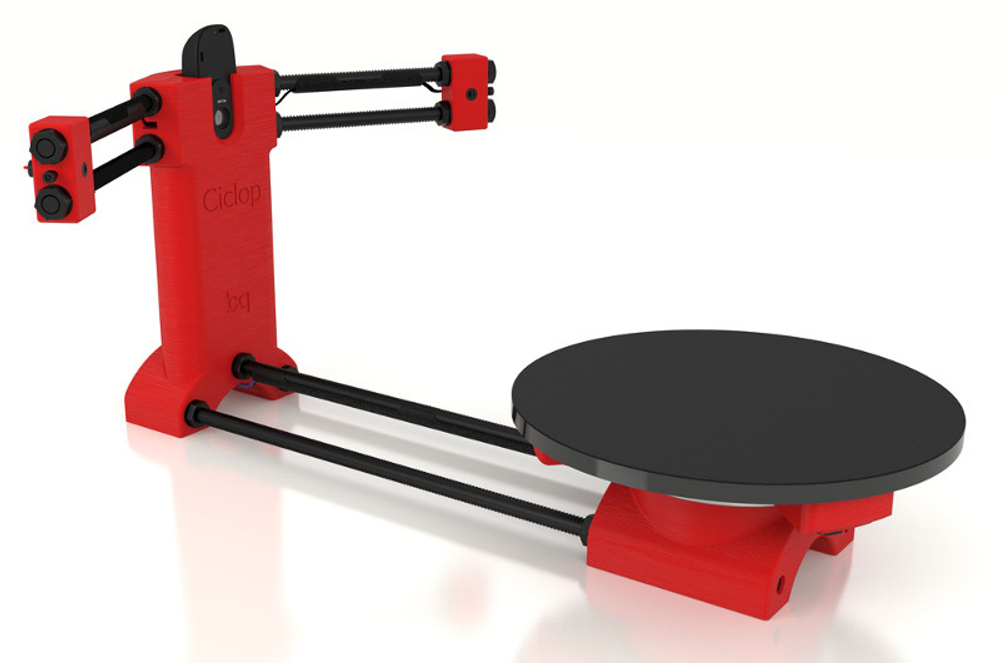

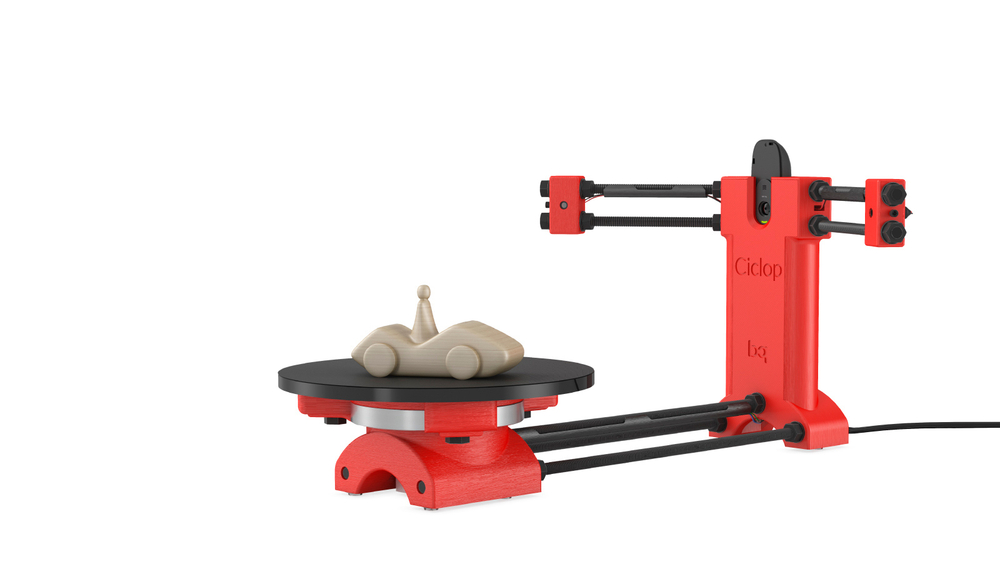

Ciclop является лазерным ротационным триангуляционным 3D-сканером. Он использует в своей работе 2 лазерных луча для получения данных о геометрии и текстуре объекта сканирования, вращающегося на поворотном столе.

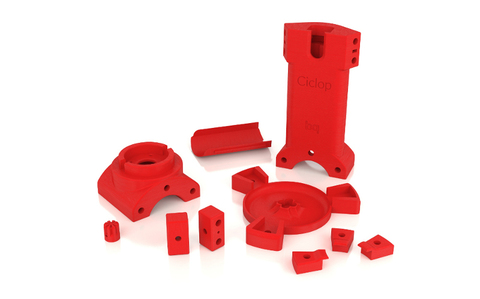

3D-сканер Ciclop был сконструирован с учетом последующего процесса его сборки. Набор включает в себя все необходимые детали и пошаговое руководство по сборке, благодаря чему сканер можно собрать менее чем за час.
Ciclop отслеживает, Horus воспроизводит
Программное обеспечение Horus является кроссплатформенным приложением, разработанным компанией BQ и выпускаемым ею под лицензией GPL. Через интерфейс программы можно производить калибровку сканера, регулировать экспозицию камеры или визуализировать облака точек сканирования.
Взаимодействие с ПО Horus осуществляется через три рабочих стола: контроля за компонентами (камерой, лазерами, электродвигателем и фоторезисторами), калибровки и сканирования.
Автокалибровка, наше отличительное преимущество
Ciclop является сканером категории DIY («сделай сам») и в случае ручной сборки расстояния между элементами и их положения в конечном продукте могут отличаться, что затрудняет калибровку устройства. Horus устраняет это неудобство путем точного автоматического расчета внутренних параметров сканера, исходя из конструкции, собранной пользователем, и самостоятельно производит таким образом корректную калибровку. Поэтому мы гарантируем хороший результат каждого сканирования.
Ключевой элемент сканера Ciclop: его электроника
Плата BQ ZUM Core на платформе Arduino{^>TM<^} включает в себя усовершенствования и функционал аналогичных плат, что делает ее лучшим выбором для разработки электронных проектов. BQ ZUM Core отвечает за работу программно-аппаратных средств управления электродвигателем и лазерами.
К верхней ее части подсоединена плата питания, ZUM SCAN, разработанная на основе Arduino CNC Shield.
Сканер для творческих людей
Сканер Ciclop предназначен для сообщества пользователей свободного ПО, творческих личностей, художников, дизайнеров и разработчиков, стремящихся учиться новому, исследовать, совершенствовать и оптимальным образом использовать возможности трехмерного сканирования.
Сканируйте, модифицируйте и воплощайте в реальность
Сканер Ciclop дополняет семейство DIY-продуктов от компании BQ. В связке с Prusa i3 Hephestos или другим 3D-принтером он открывает для вас новые возможности, в т.ч. в части превращения в осязаемые объекты ваших проектов, отсканированных с помощью Ciclop и Horus.
Комплектация
- Руководство по монтажу
- Гарантия
Производитель
BQ
Время сканирования
2-8 мин
Область сканирования
250 х 205 мм
Проходов за оборот
1600 макс
Максимальная несущая способность
3 кг
Плата управления
ZUM BT-328
Силовая плата
ZUM SCAN Shield
Камера
Logitech C270 HD
Питание
12 В 1,5 А
Точность
0,5 мм
Размер
450 х 330 х 230 мм
формат вывода данных
PLY,
STL
Категория каталога
3D технологии
Все характеристики
