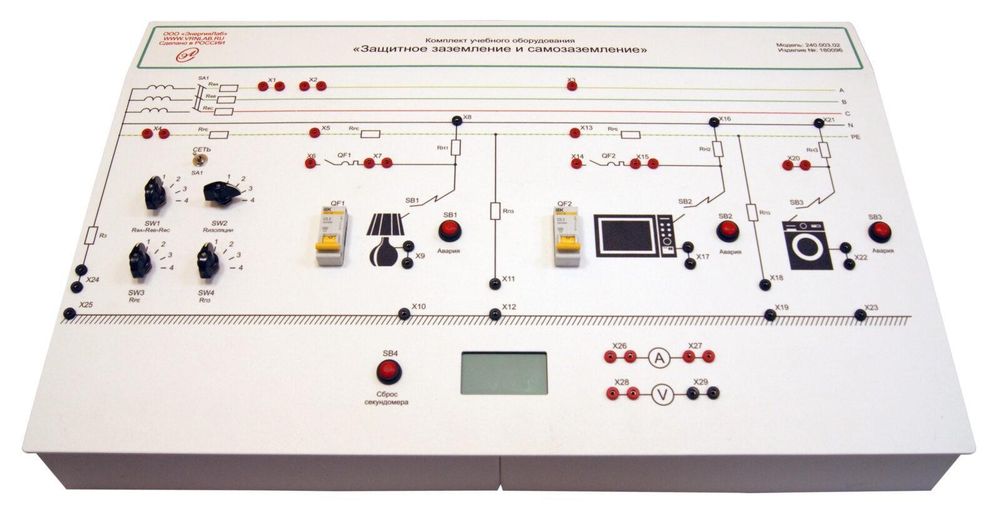

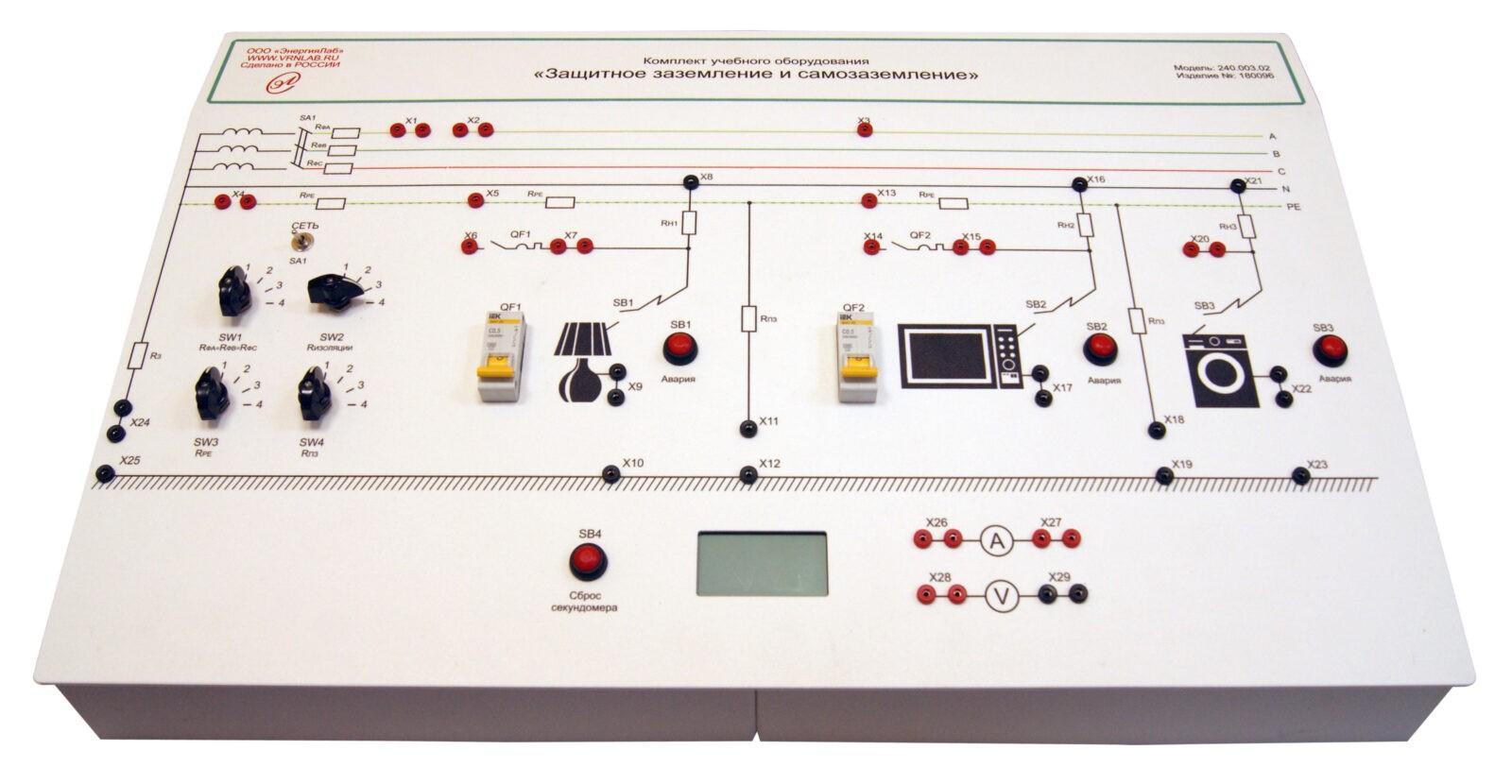

Учебный комплект лабораторного оборудования «Защитное заземление и зануление»

Комплект учебного лабораторного оборудования «Защитное заземление и зануление» предназначен для проведения лабораторно-практических занятий в высших и средних профессиональных образовательных учреждениях при изучении курса «Безопасность жизнедеятельности».

Учебный комплект позволяет исследовать методы и устройства защитного заземления и зануления оборудования в электрических сетях напряжением до 1000 В с изолированной и заземленной нейтралью, определять эффективность средств заземления и зануления при защите от поражения электрическим током.

Особенности исполнения учебного стенда:

• действующая модель трехфазной сети, выполнена на безопасном для учащегося напряжении;
• позволяет изменять сопротивление фазных проводов сети, сопротивления изоляции, сопротивления участков РЕ проводников, и сопротивления повторных заземлителей;
• модели 3-х электропотребителей, два из которых подключены через автоматические выключатели с защитой от сверхтоков;
• цифровой вольтметр измеряет фазовое напряжение сети и напряжение на корпусах электропотребителей;
• цифровой амперметр измеряет токи замыкания в различных точках сети;
• производится измерение времени срабатывания токовой защиты при различных значениях токов замыкания;
• показания приборов соответствуют значениям параметров в реальной сети.

Лабораторные работы

1. Исследование методов и устройства защитного заземления в электрических сетях, напряжением до 1000 В с изолированной нейтралью
2. Исследование методов и устройства защитного заземления в электрических сетях напряжением до 1000 В с заземлённой нейтралью
3. Исследование методов и устройства защитного зануления в электрических сетях напряжением до 1000 В
4. Метод повторного заземления в TN-сетях напряжением до 1000 В
5. Изучение защиты в ТТ-сетях напряжением до 1000 В
6. Изучение защиты в IT-сетях напряжением до 1000 В

Комплект поставки

1. Моноблок «Защитное заземление и зануление», в составе:
   • Модуль «Питание» 1 шт.
   • Модель трехфазной сети 1 шт.
   • Модель потребителя 3 шт.
   • Модуль «АВАРИЯ» 1 шт.
   • Цифровой вольтметр 1 шт.
   • Цифровой амперметр 1 шт.
   • Цифровой секундомер 1 шт.
   • Микропроцессорная система 1 шт.
2. Комплект соединительных проводов и сетевых шнуров
3. Паспорт
4. Техническое описание оборудования
5. Мультимедийная методика
6. Методические указания по выполнению базовых экспериментов
