Станция приема и управления спутниками «Завиток-М»

Предзаказ

Описание

Характеристики

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

Комплекс обеспечивает возможность двусторонней связи с малыми космическими аппаратами.

В дополнение ко всему функционалу комплекса «Вьюнок» в части приема данных, «Завиток-М» позволяет также отправлять управляющие команды спутнику в соответствии с регламентом любительской радиосвязи, а также значительно лучше обеспечивает прием при малой высоте спутника над горизонтом.

Показать описание полностьюСкрыть описание

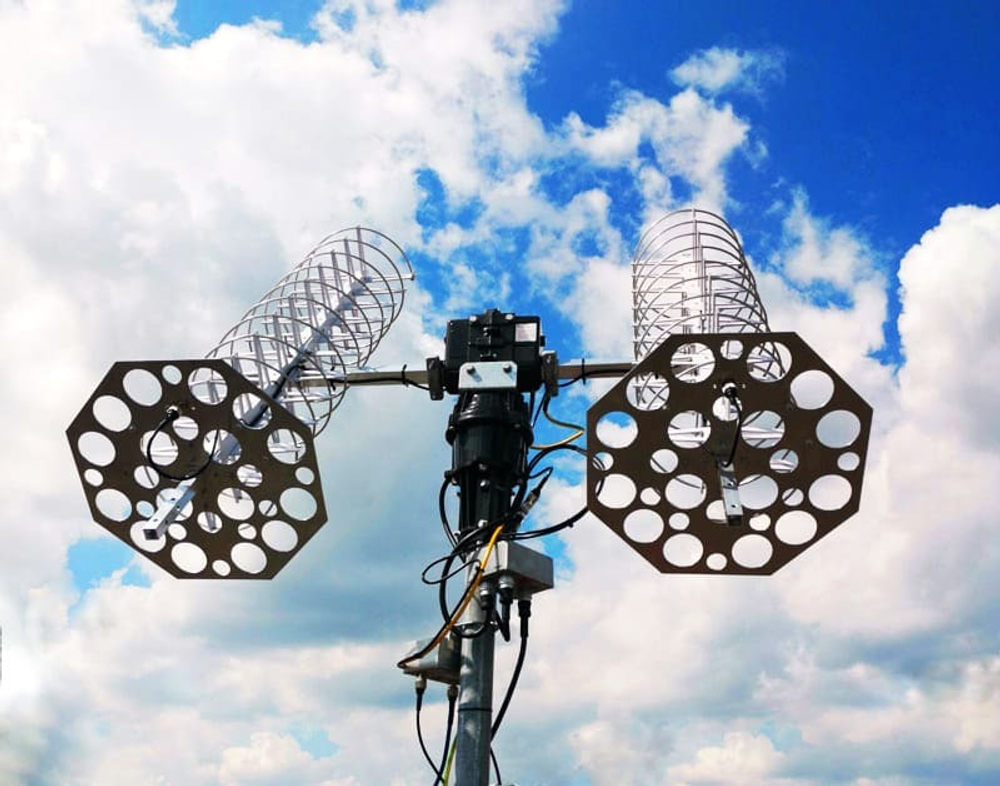

Опция «Завиток-М» содержит две спиральные антенны с высоким коэффициентом усиления на опорно поворотном устройстве, а также обзорные антенны с широкой диаграммой направленности.

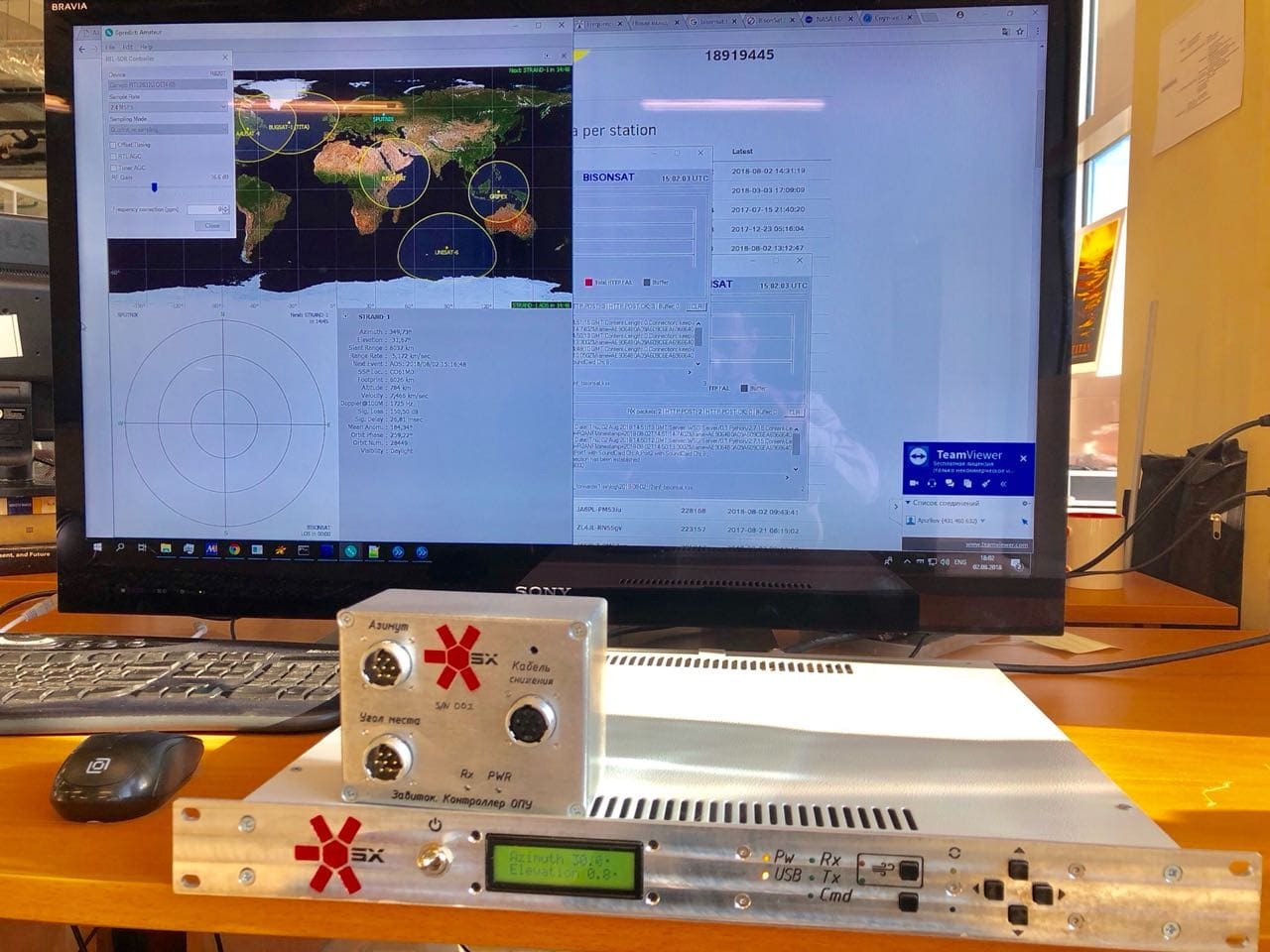

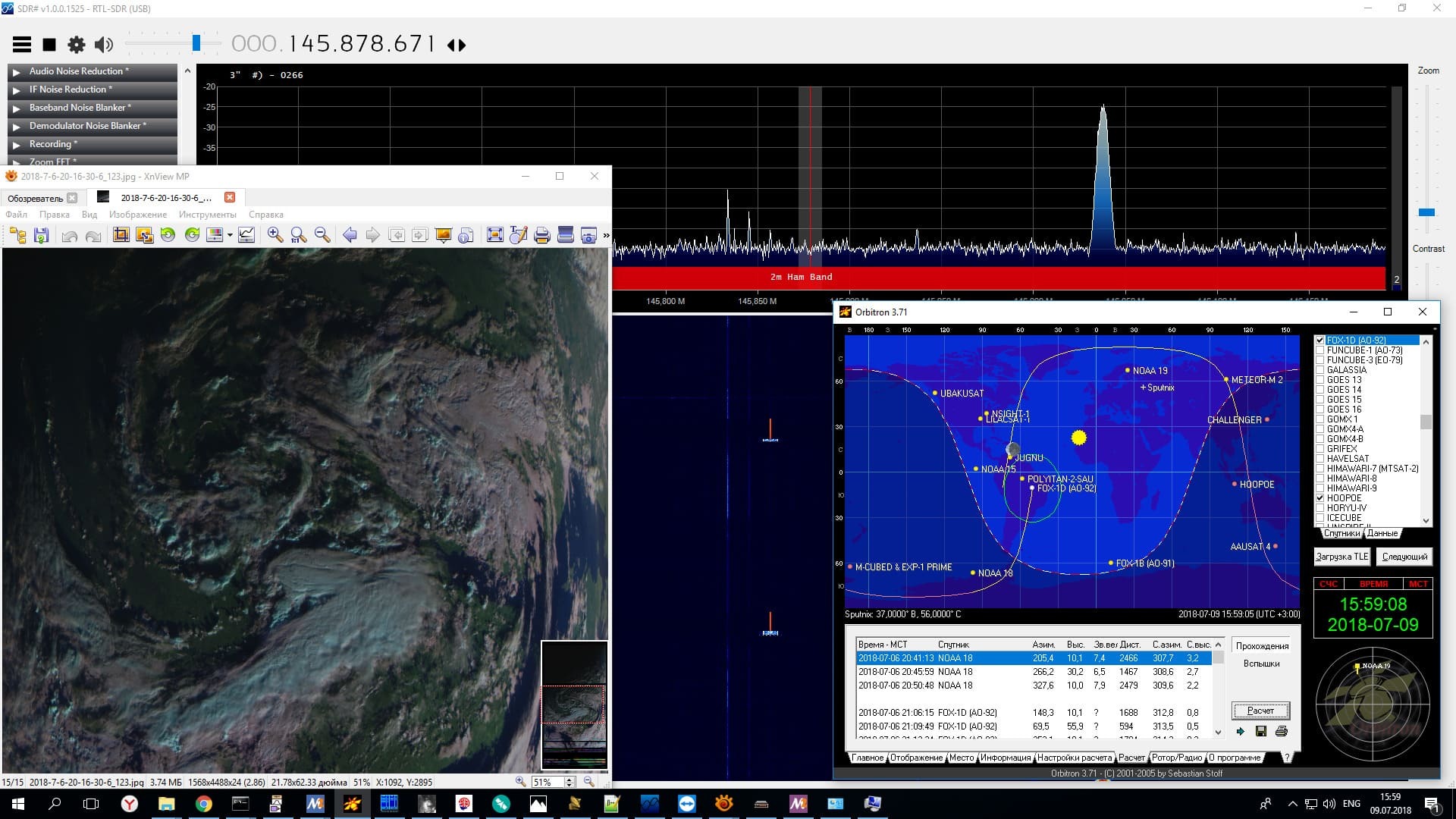

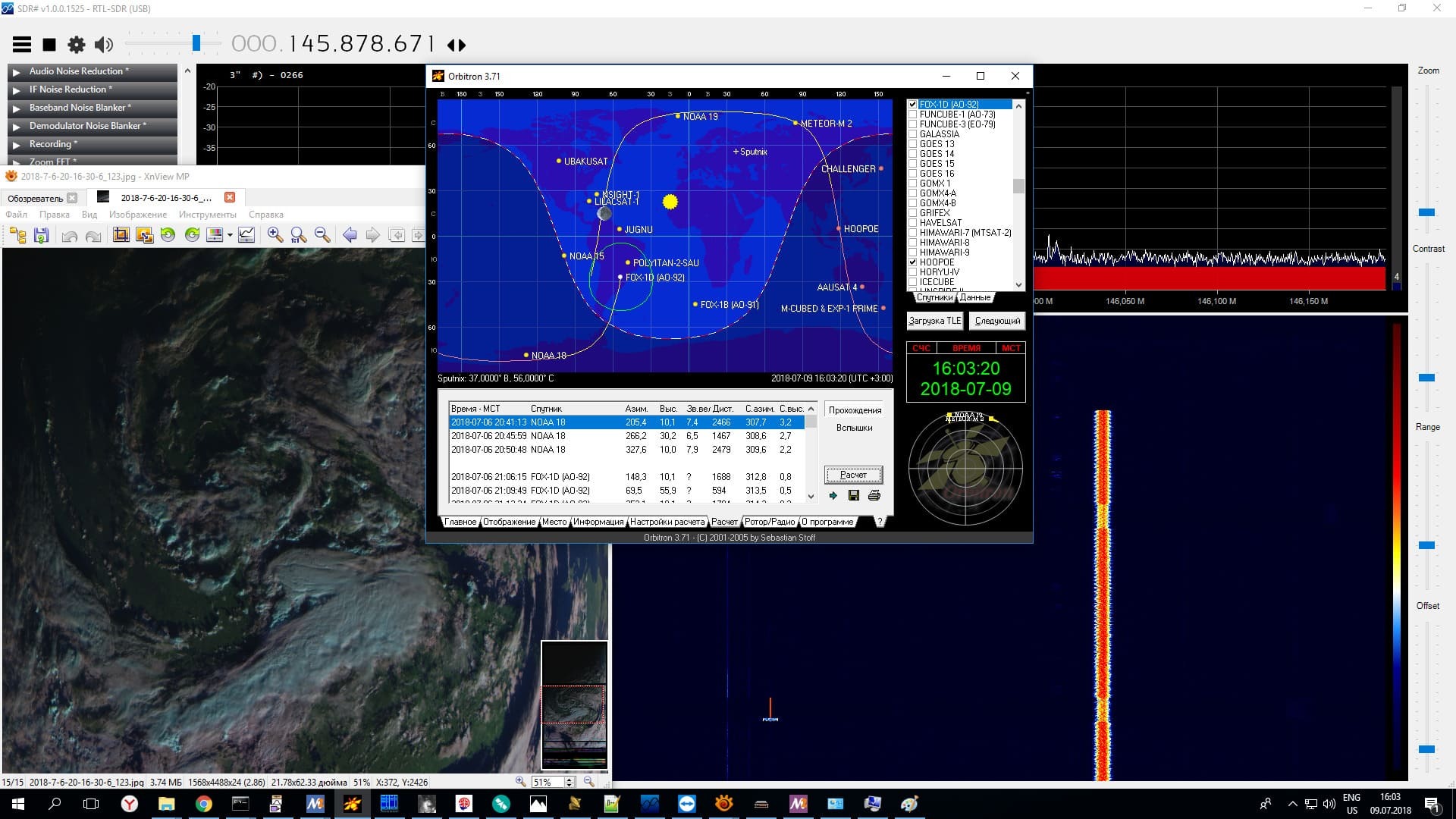

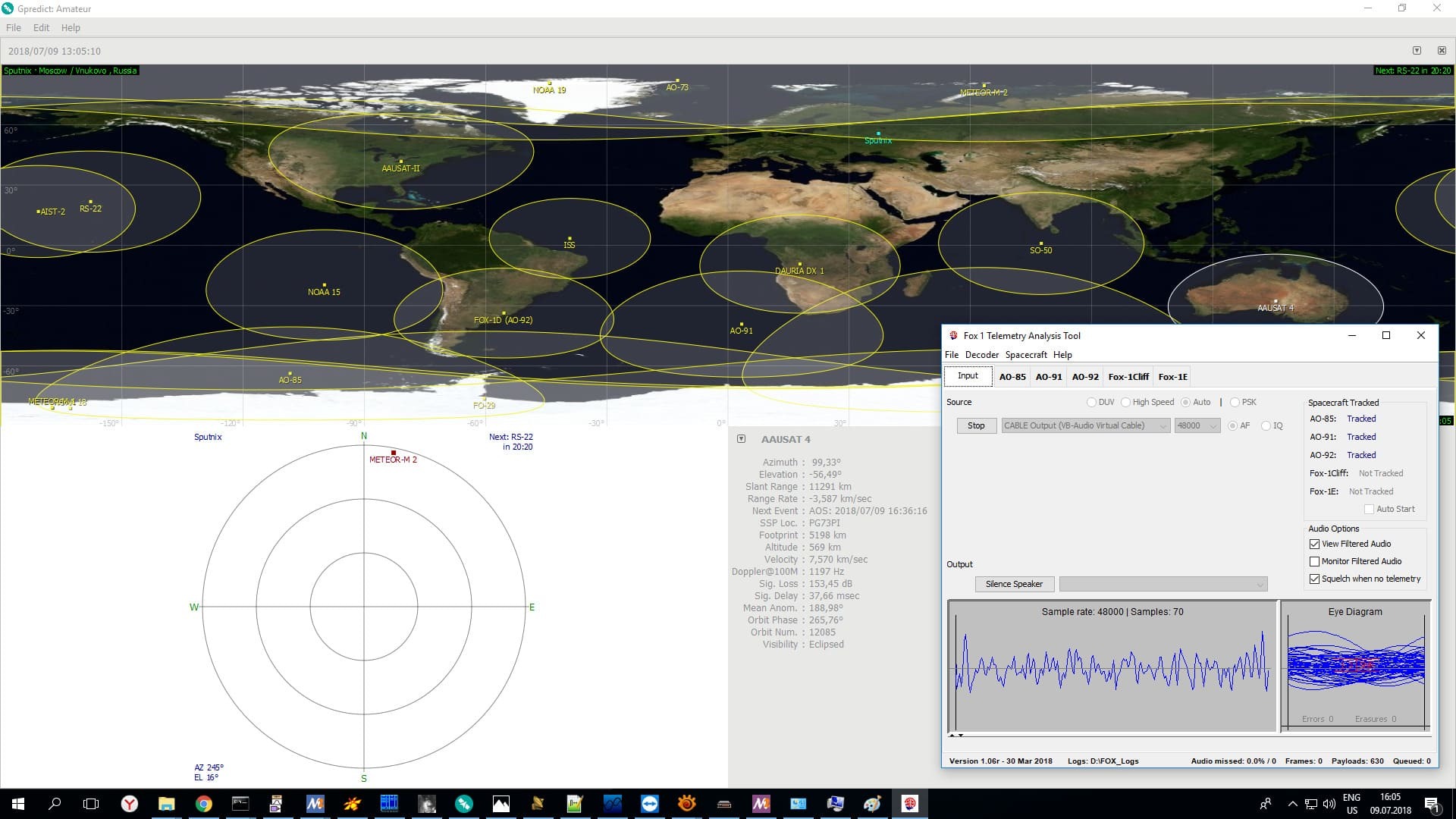

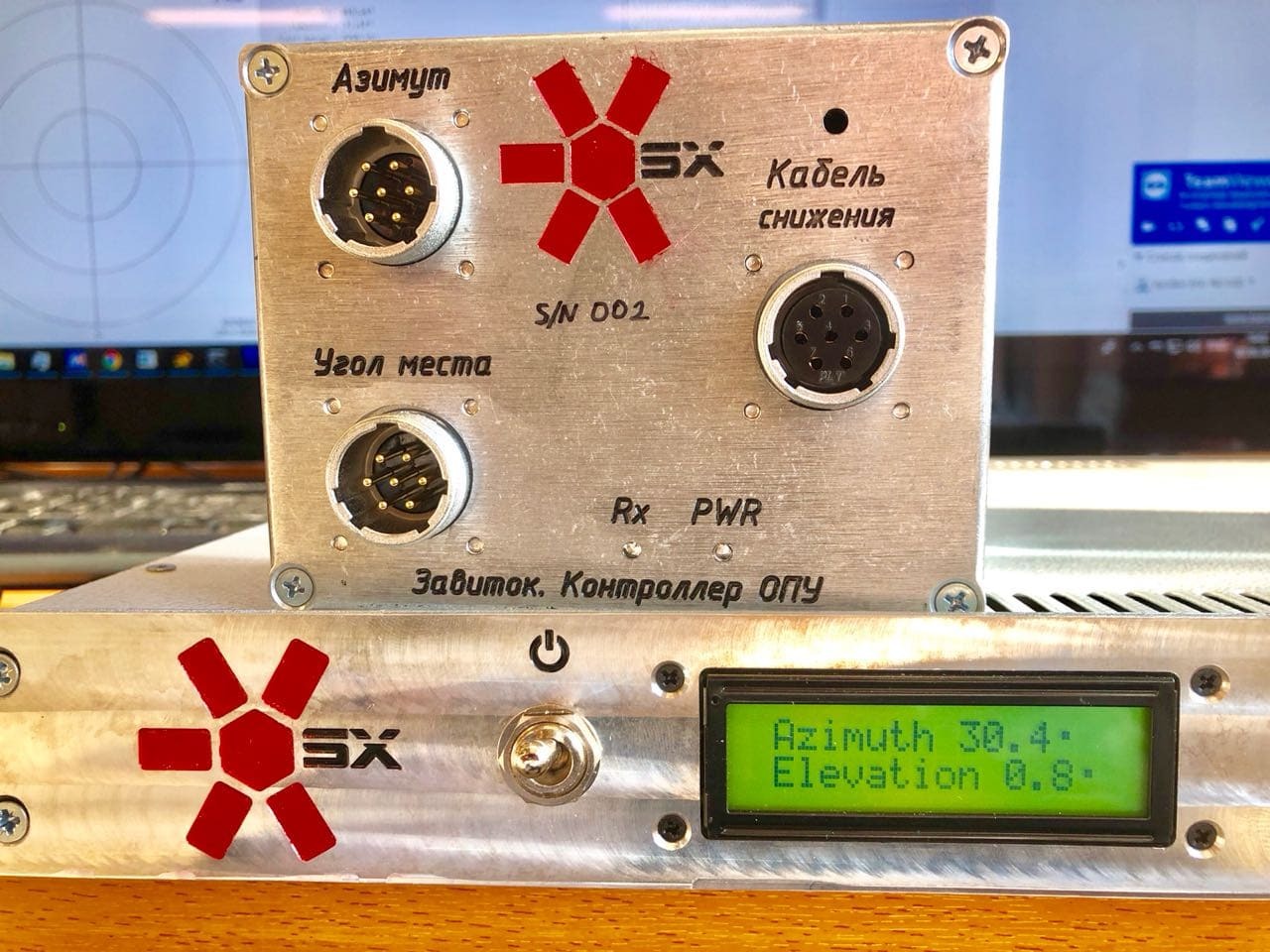

«Завиток-М» основан на SDR-технологии (технологии программно-определяемого радио), то есть как минимум основные операции демодуляции осуществляются программно. Комплекс обеспечивает расчёт положения КА на небе, разворот антенны в расчётную точку, расчёт необходимого сдвига частоты для компенсации эффекта Доплера, а также автоматическую подстройку частоты при приёме и передаче с учётом этого сдвига.

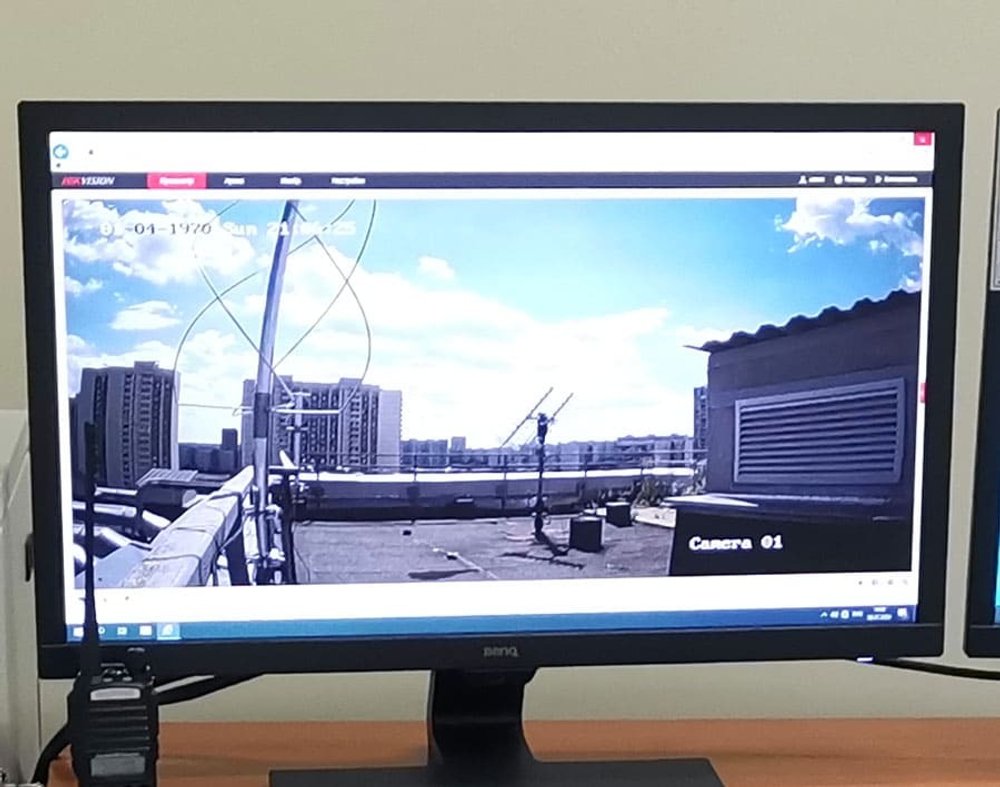

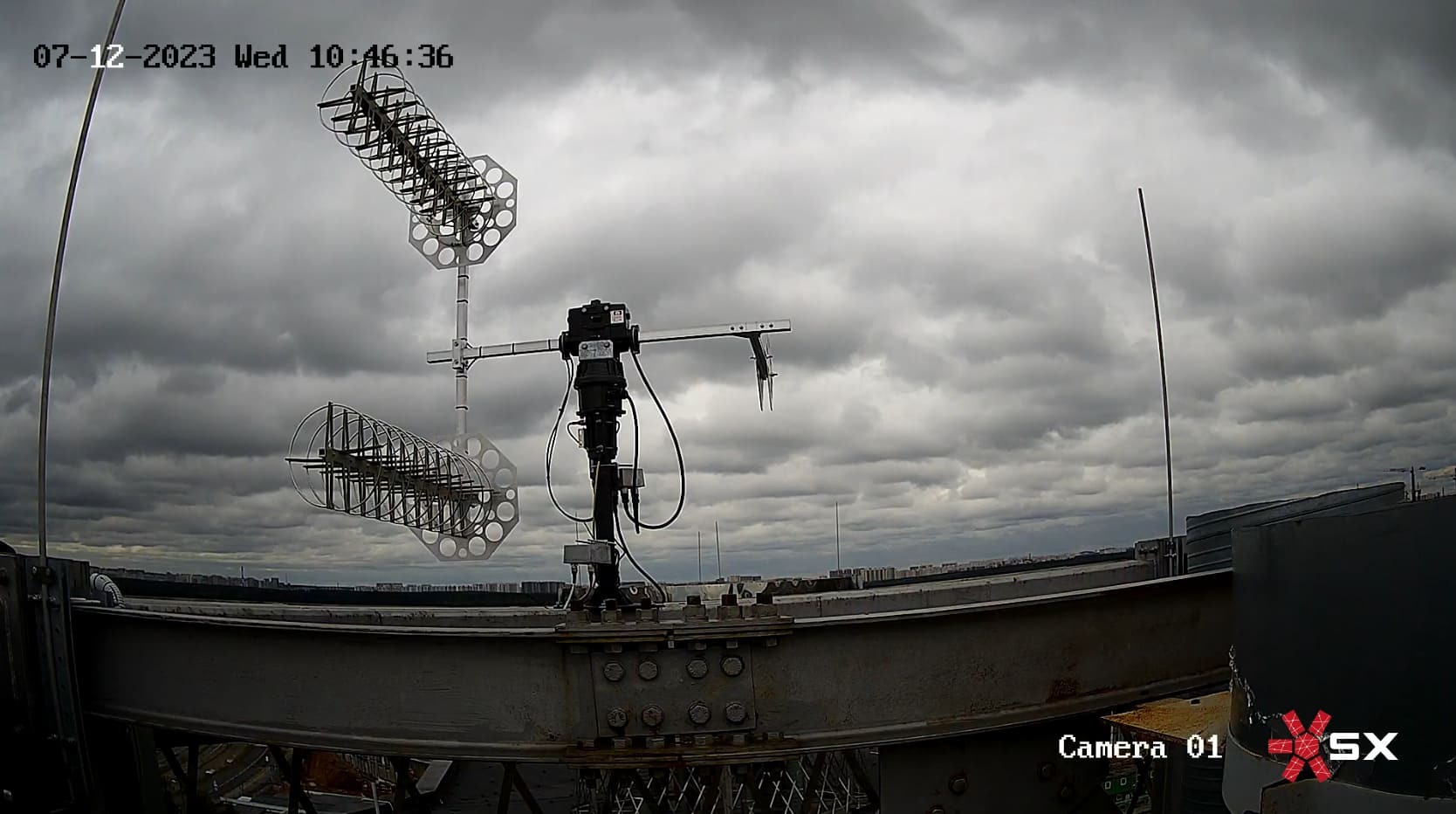

Комплекс также оснащен внешней web-камерой для наблюдения за работой антенн на поворотном устройстве.

Характеристики

Количество и виды антенн	Квадрифилярные обзорные – 2 шт. Спиральные направленные – 2 шт.
Рабочие частоты на приём обзорными антеннами	136-146 МГц, 430-440 МГц
Рабочие частоты на приём и передачу направленными антеннами	430-440 МГц
Выходная мощность передатчика	10 Вт (40 dBm)
Номинальное усиление направленных антенн	11 dBi
Номинальное усиление обзорных антенн в зените	3...4 dBi
Поляризация антенн	круговая, правая (RHCP)
Ширина ДНА направленных антенн по уровню -3dB	±20º
Номинальный коэффициент шума МШУ	2 dB
Номинальная шумовая температура МШУ	170 К
Тип приёмного и передающего тракта	SDR
Погрешность частоты передатчика и всех приёмников	1·10-6
Поддерживаемые протоколы	APT, LRPT, AX.25, USP
Поддерживаемые виды модуляции	FSK (включая GFSK, GMSK), BPSK, QPSK, FM, AM, SSB и другие (определяется применяемым ПО)
