Инфракрасная камера для Raspberry Pi NoIR Camera Board

Инфракрасный фильтр

Человеческий глаз воспринимает очень узкий диапазон электромагнитного излучения – этот диапазон и называется видимым светом.

Матрицы цифровых камер гораздо чувствительнее. Если оставить весь инфракрасный поток, картинка камеры будет мало напоминать привычные цвета. Поэтому перед матрицами ставят инфракрасные фильтры – они отсекает большую часть ИК-излучения и не дают пересветить картинку.

В инфракрасной камере этот фильтр убран, она так и называется No InfRared filter – сокращённо NoIR.

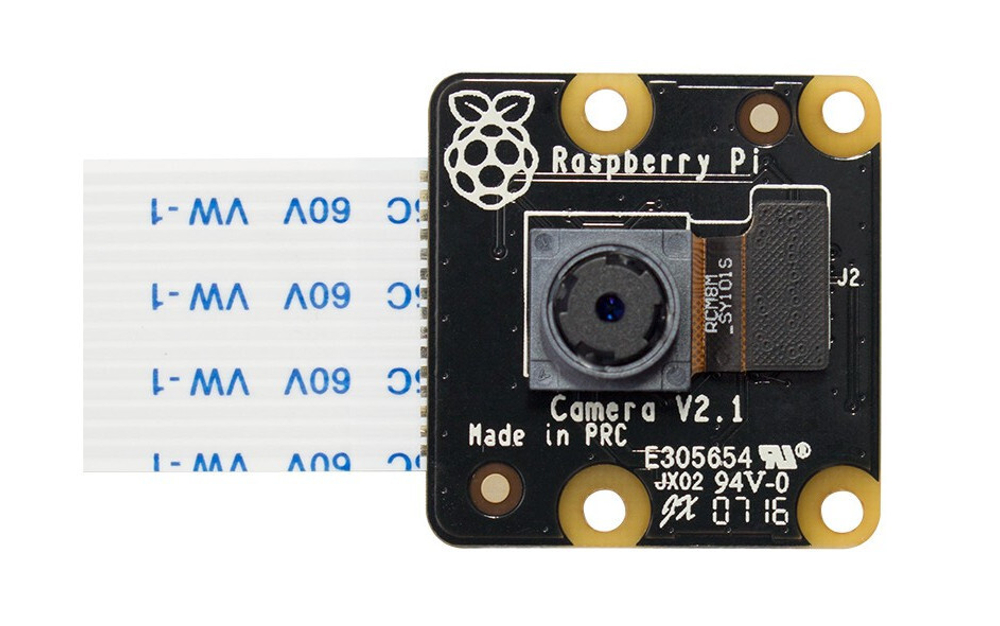

Камерный модуль

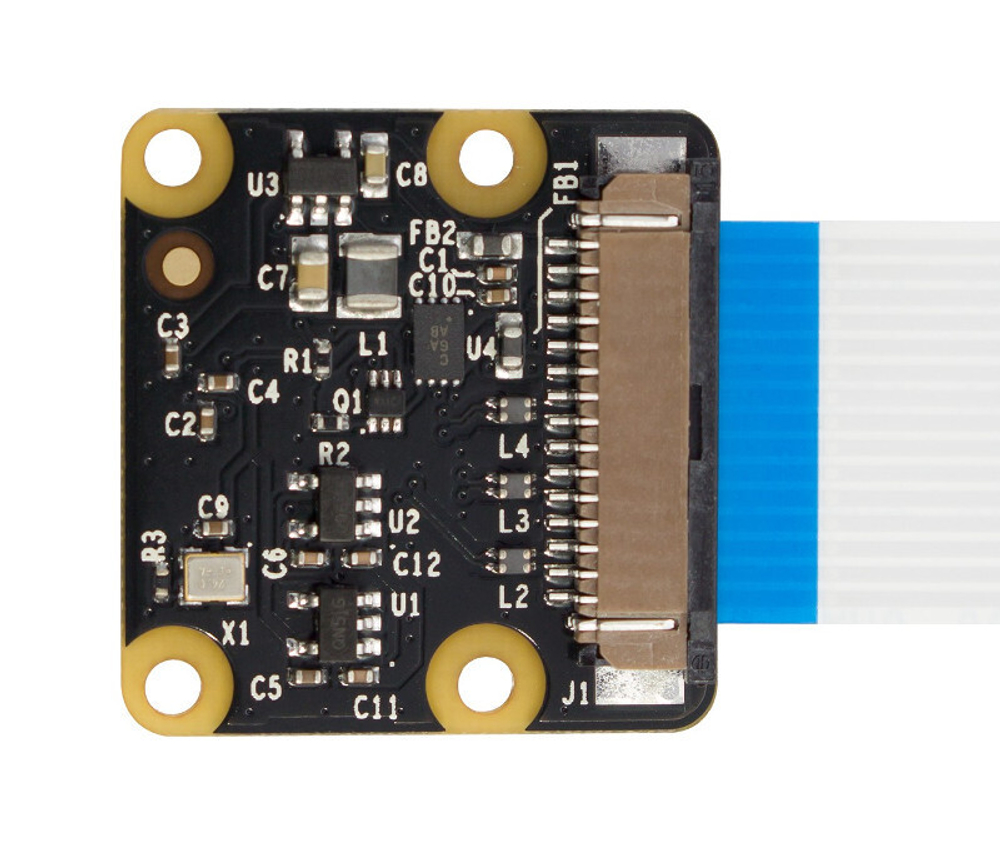

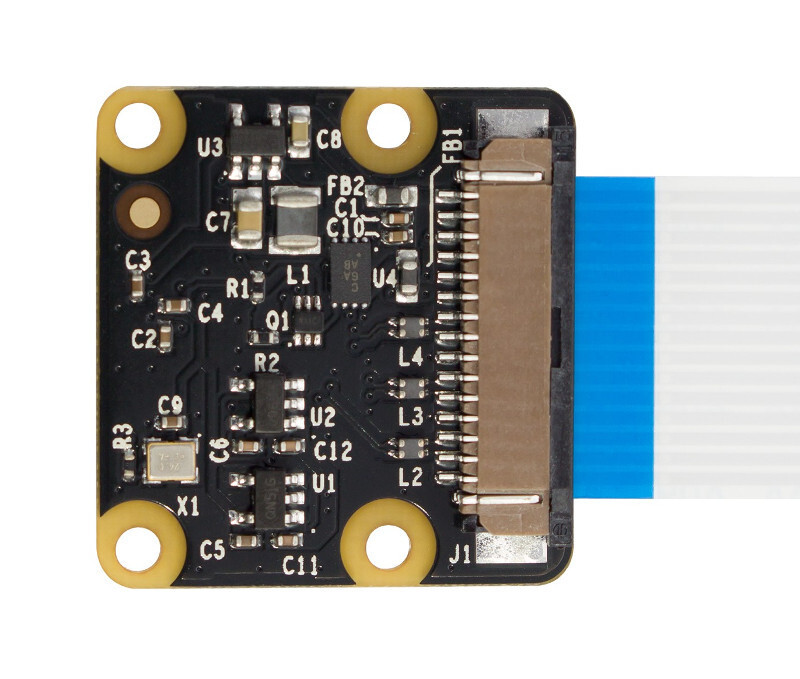

Матрица и электронная обвязка NoIR те же, что и у Camera Board v2.1.

Камера построена на восьмимегапиксельным сенсором Sony IMX219 Exmor, что позволяет захватывать, записывать и транслировать видео в форматах 1080p, 720p и VGA.

Для фотографий максимальное разрешение кадров составляет 3280×2464 пикселей.

Подключение

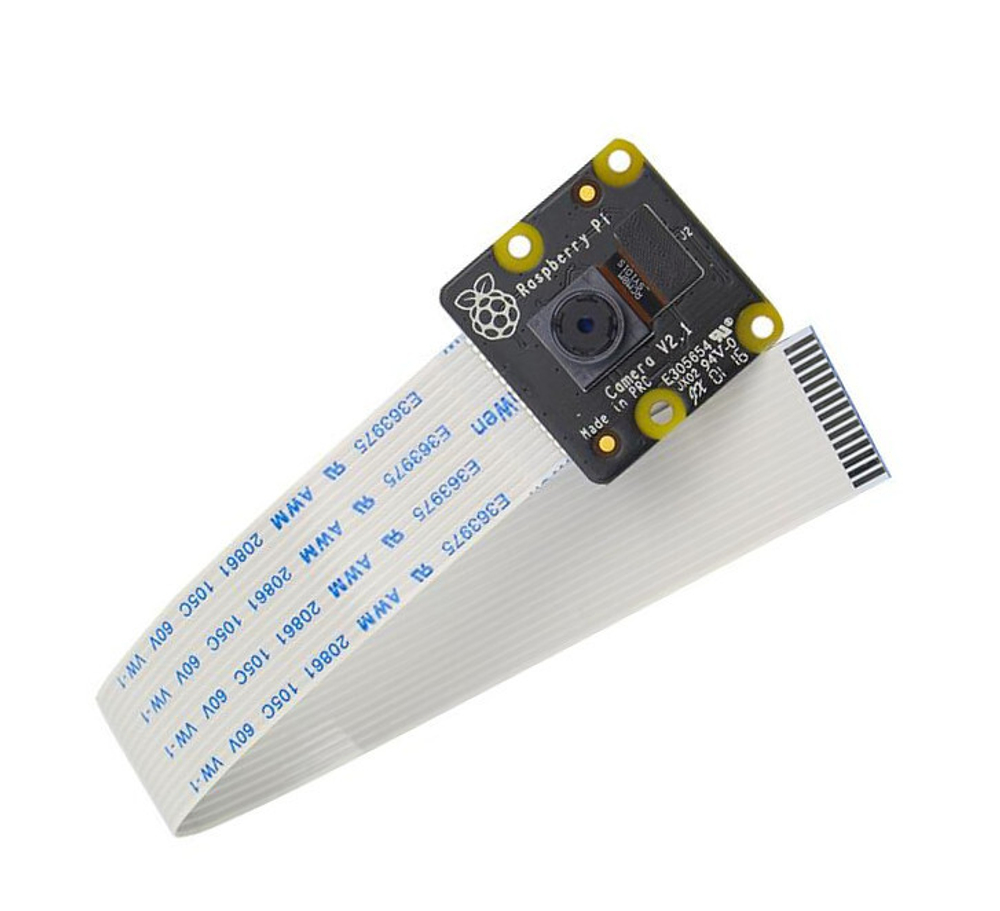

Камера подключается к управляющей плате одним шлейфом – через него идёт обмен информацией и подаётся питание.

Для подключения модуля используется видеовход CSI (Camera Serial Interface), что значительно снижает нагрузку на центральный процессор по сравнению с подключением камер по USB.

Модуль совместим со всеми моделями Raspberry Pi 1, 2 и 3.

Режимы работы сенсора

На аппаратном уровне модуль работает в одном из семи режимов.

Другие разрешения получаются масштабированием и обрезкой одного из этих режимов.

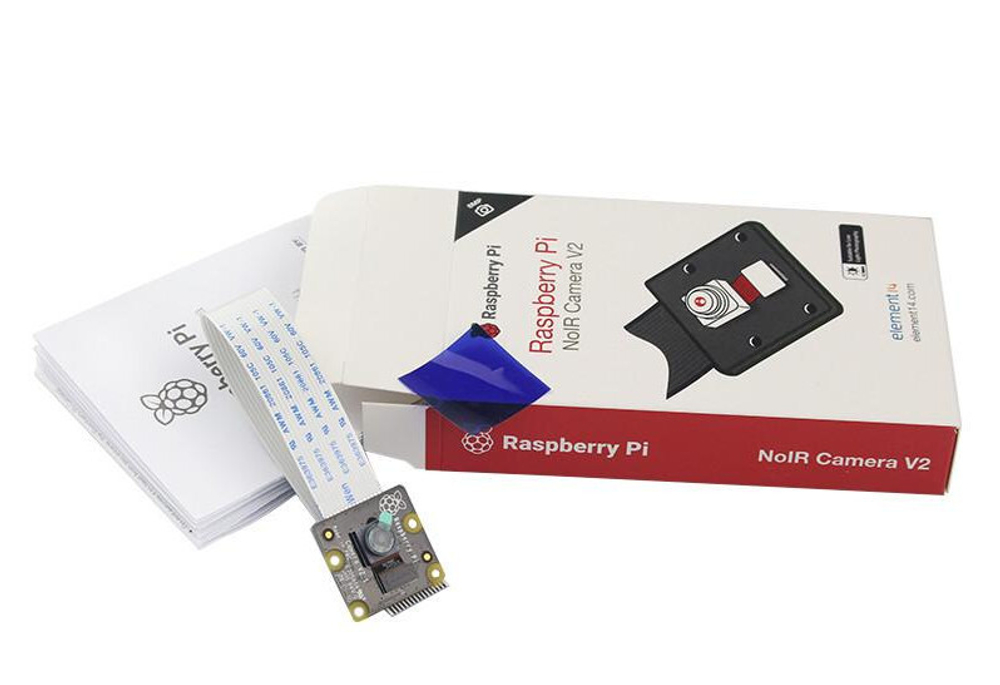

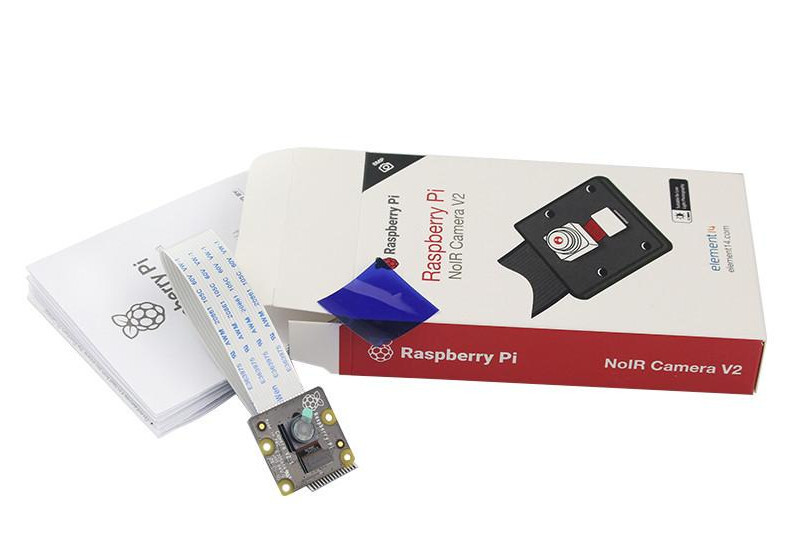

Комплект поставки

• 1× Raspberry Pi NoIR Camera Board v2.1
• 1× Синий светофильтр
• 1× Инструкция

Характеристики

• Тип сенсора: Sony IMX 219 PQ CMOS, ¼ дюйма
• Максимальное разрешение: 8 Мп (3280×2464)
• Поддерживаемые видеоформаты: 1080p (30fps), 720p (60fps), 640×480p (90fps)
• Энергопотребление: 250 мА
• Размеры: 2592×1944
• Вес: 3 г
