Высокочувствительная камера для Raspberry Pi

Особенности

Камера построена на продвинутом сенсоре изображения Sony IMX477, который предназначен для компактных фото- и видеокамер. Светочувствительная КМОП-матрица формата 1/2,3” с обратной подсветкой и разрешением 12 мегапикселей даёт более детализированное изображение с меньшим количеством шумов, чем у остальных камер для Raspberry Pi. Именно поэтому High Quality Camera подходит для сложных условий съёмки при низкой освещённости.

Кроме того, камера поддерживает стандартные объективы с креплением типа C- и CS-mount, что позволяет подобрать оптимальную оптику для съёмки с зумом или широким углом. Байонет объектива сделан из фрезерованного алюминия. На нём есть кольцо для регулировки фокуса и встроенное крепление для штатива, а в комплекте приложен адаптер C/CS.

В отличие от большинства USB-решений, модуль камеры спроектирован специально для семейства плат Raspberry Pi. Он подключается напрямую к видеочипу VideoCore и экономит системные ресурсы, при этом USB-порты остаются свободными для другой периферии.

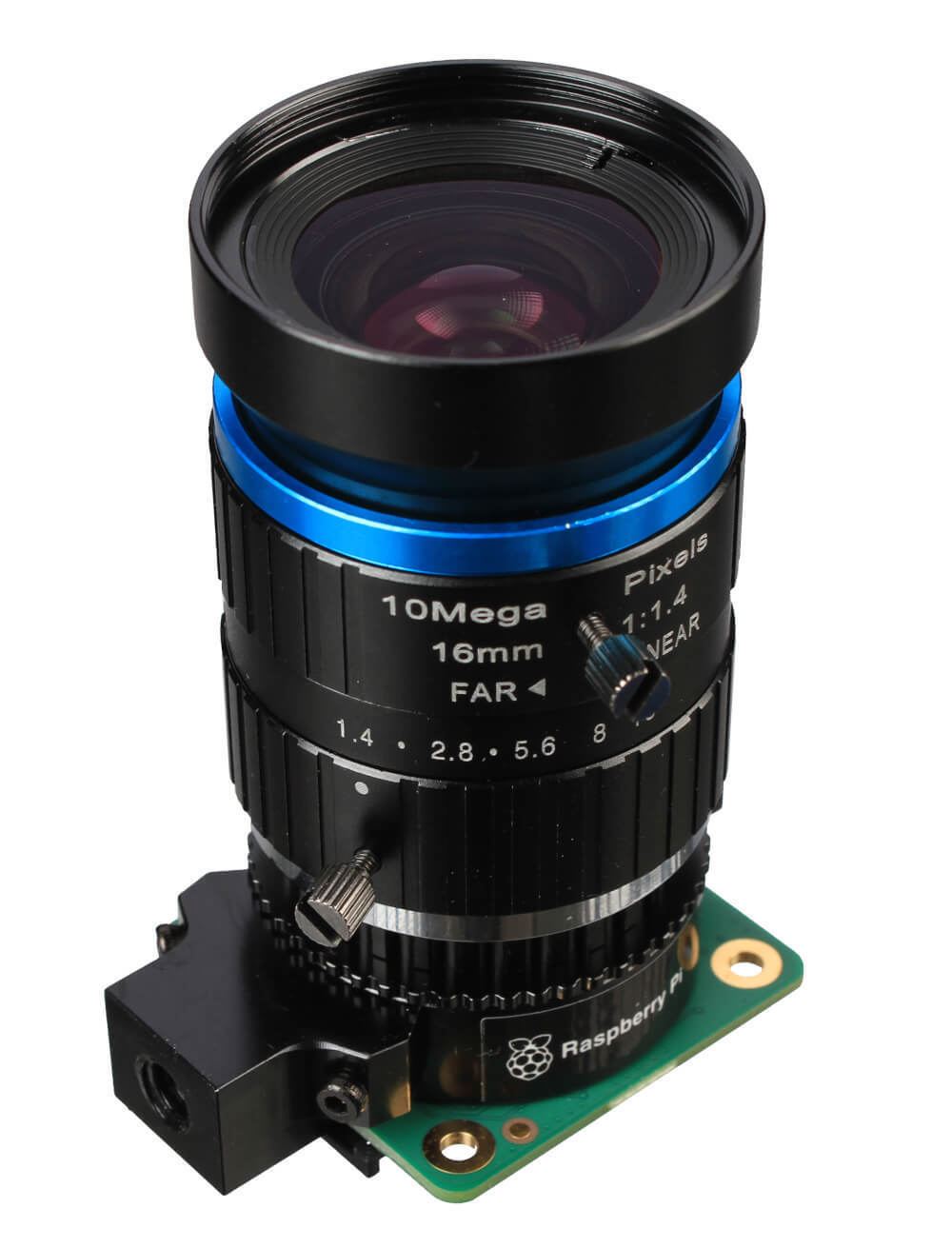

Обратите внимание, что для работы с камерой вам понадобится объектив с креплением C/CS-mount. Например, широкоугольный CGL (6 мм) или телеобъектив CGL (16 мм).

Подключение

Модуль Raspberry Pi High Quality Camera поддерживается всеми микрокомпьютерами Raspberry Pi. Необходимые драйверы уже содержатся в последней версии Raspberry Pi OS, и камера работает прямо из коробки.

Камера подключается к Raspberry Pi плоским FFC-шлейфом в разъём CSI (Camera Serial Interface). Комплектный шлейф длиной 20 см подходит к одноплатникам форм-фактора Model A и Model B, а для плат семейства Zero / Zero W понадобится шлейф FFC под мини-разъём CSI.

Комплектация

• 1× Модуль камеры
• 1× Переходное кольцо C/CS
• 1× Защитная крышка
• 1× Мини-отвёртка
• 1× Шлейф FFC

Характеристики

• Датчик изображения: Sony IMX477
• Тип сенсора: КМОП-матрица с обратной подсветкой
• Размер матрицы: 1/2,3” (6,3×4,7 мм)
• Разрешение: 12,3 Мп
• ИК-фильтр: встроенный Hoya CM500
• Интерфейс: MIPI CSI-2
• Выходной формат: RAW12/10/8, COMP8
• Захват фото: 4056×3040 пикселей
• Запись видео: 1080p30, 720p60 и 640x480p60/90
• Крепление объектива:
  • C-mount и CS-mount с диаметром резьбы 25,4 мм (1”)
  • Адаптер C/CS в комплекте
• Регулировка заднего фокуса: ручная (12,5–22,4 мм)
• Длина шлейфа: 200 мм
• Крепление штатива: 1/4”-20
• Размеры: 52,8×38×18,4 мм
