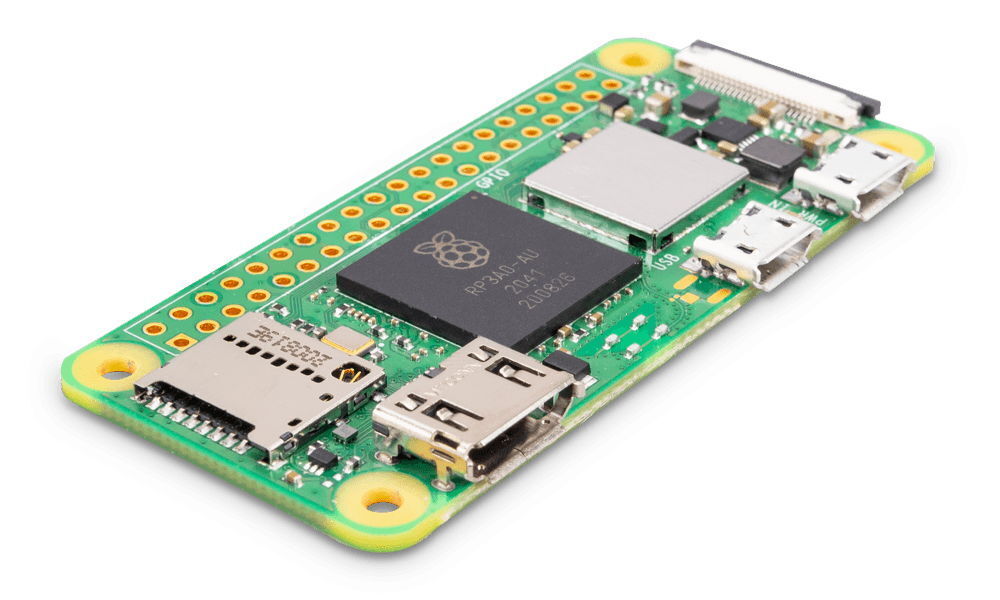

Микрокомпьютер Raspberry Pi Zero 2 W

Мощности процессора хватает для работы с графическими операционными системами, воспроизведения фильмов, ретро-эмуляции и обработки видео с помощью библиотеки OpenCV. Например, к Pi Zero 2 W можно добавить цифровой ТВ-тюнер DVB-T2 или умную колонку, а в комбинации с мини-камерой вы сможете создать систему компьютерного зрения.

Особенности

Raspberry Pi Zero 2 W пришла на смену первому поколению Zero W. Основные отличия:

• Четыре ядра ARM Cortex-A53 на 1 ГГц – до 5 раз быстрее, чем одноядерный CPU на первой версии.
• 64-битная архитектура процессора вместо 32 бит.
• Доработанная RF-антенна обеспечивает более уверенный приём Wi-Fi.
• Форм-фактор не изменился: к Zero 2 W подходят все аксессуары от Zero.

Начинка

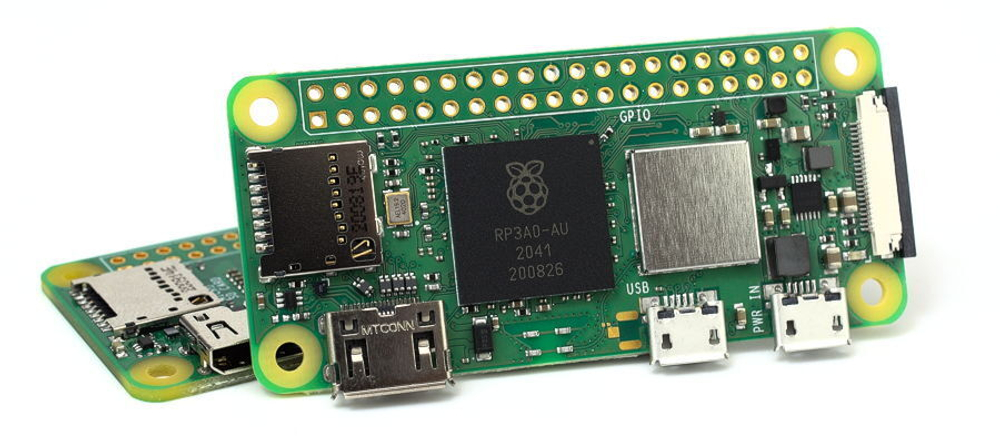

В Raspberry Pi Zero 2 W используется чип RP3A0, который представляет собой систему-в-упаковке (SiP) из процессора Broadcom BCM2710A1 и оперативной памяти Micron LPDDR2 объёмом 512 МБ.

Кристалл включает в себя четырёхъядерный 64-битный процессор Cortex-A53 (ARM v8) с тактовой частотой 1 ГГц и двухъядерный графический процессор GPU VideoCore IV частотой 400 МГц. По данным производителя, с новой начинкой система стала в 5 раз быстрее, чем прошлое поколение Zero.

Микрокомпьютер поддерживает аппаратное декодирование H.264/AVC и MPEG-4 (до 1080p30). Это разгружает CPU при работе с потоковым видео в интернете и просмотре видеофайлов в режиме медиацентра.

Беспроводной модуль поддерживает стандарты Wi-Fi 802.11b/g/n и Bluetooth 4.2 с BLE.

Подключение периферии

На Pi Zero 2 W выведены 40 контактов GPIO. Для подключения к ним придётся воспользоваться паяльником – в отличие от старших моделей, на плате нет гребёнки пинов. Для подключения плат расширения Raspberry Pi HAT необходимо распаять две параллельные линейки штырьковых соединителей.

Для подключения дисплея, монитора или телевизора предусмотрен разъём mini-HDMI. Вам понадобится HDMI-кабель с дополнительным переходником или кабель mini-HDMI.

Если вы хотите подключить плату к старому телевизору, припаяйте композитный разъём RCA – и Pi Zero 2 W выдаст аналоговый видеосигнал PAL / NTSC.

В нижней части платы два разъёма Micro-USB: один предназначен для подключения питания, а ко второму можно подключать периферийные устройства, в том числе USB OTG.

Программное обеспечение

Для работы системы понадобится карта памяти microSD с ОС Raspbian. За несколько секунд система заружается с графической оболочкой Raspbian, похожей на привычную Windows или macOS. Вы можете поочерёдно использовать несколько флеш-карт с разными образами систем.

Потерять данные или сильно напортачить с настройками совсем не страшно, поскольку систему на microSD-карте можно восстановить за считанные минуты. После этого смело продолжайте эксперименты!

Питание

Сбоку платы находится разъём Micro-USB для подключения питания. Рекомендуемое напряжение и ток – 5 В / 2,5 А. Используйте импульсный блок питания с соответствующим USB-кабелем.

Аппаратный выключатель питания отсутствует. Чтобы плата заработала, к ней достаточно подключить USB-кабель с питанием.

Внимание! Не выключайте питание Raspberry Pi простым выдёргиванием кабеля USB – это может привести к потере данных. Для безопасного выключения используйте завершение работы в операционной системе.

Комплектация

• 1× Плата Raspberry Pi Zero 2 W

Обратите внимание, что карта памяти microSD в комплект не входит. Рекомендуемый объём – не менее 8 ГБ.

Характеристики

• Cистема чипов: SiP RP3A0
• Центральный процессор: четырёхъядерный 64-битный CPU Broadcom BCM2710A1 на ARM Cortex-A53 с тактовой частотой 1 ГГц
• Графический процессор: двухъядерный GPU Broadcom VideoCore IV с тактовой частотой 400 МГц
• Оперативная память: 512 МБ LPDDR2 SDRAM
• Стандарт Wi-Fi: 802.11b/g/n (2,4 / 5 ГГц)
• Стандарт Bluetooth: v4.2 с BLE
• Цифровой аудио/видеовыход: mini-HDMI
• Композитный видеовыход: 2 пина под распайку
• Максимальное выходное разрешение: 1080p (60 Гц)
• Порты для периферии: 1× Micro-USB 2.0 (OTG)
• Порт для камеры: Camera Serial Interface (MIPI CSI-2)
• Карта памяти: microSD
• Порты ввода-вывода GPIO: 40
• Напряжение питания: 5 В
• Максимальный ток потребления: 2,5 А
• Размеры: 65×30×5 мм
