На борту платы уже есть порт USB и беспроводная связь Wi-Fi / Bluetooth, чтобы сразу приступить к работе.
Отличия от Raspberry Pi 3 Model B+ и Zero W
Raspberry Pi 3 Model A plus – это компромисс между полноразмерной модификацией Model B+ и компактной версией Zero W.
| Model 3A+ | Model 3B+ | Zero W |
Частота процессора | 1,4 ГГц | 1,4 ГГц | 1 ГГц |
Оперативная память | 512 МБ | 1 ГБ | 512 МБ |
USB-хост | 1× USB | 4× USB | 1× micro-USB |
Ethernet-порт | Нет | RJ45 | Нет |
Цифровой аудио/видеовыход | HDMI | HDMI | mini-HDMI |
Аналоговый аудио/видеовыход | Джек 3,5 мм | Джек 3,5 мм | Пины GPIO |
Порт для камеры MIPI CSI | есть | есть | есть |
Порт для экрана MIPI DSI | есть | есть | нет |
Порты ввода-вывода | 40× GPIO | 40× GPIO | 40× GPIO |
Размеры | 65×56×12 | 85×56×17 | 66×32×5 |
Начинка

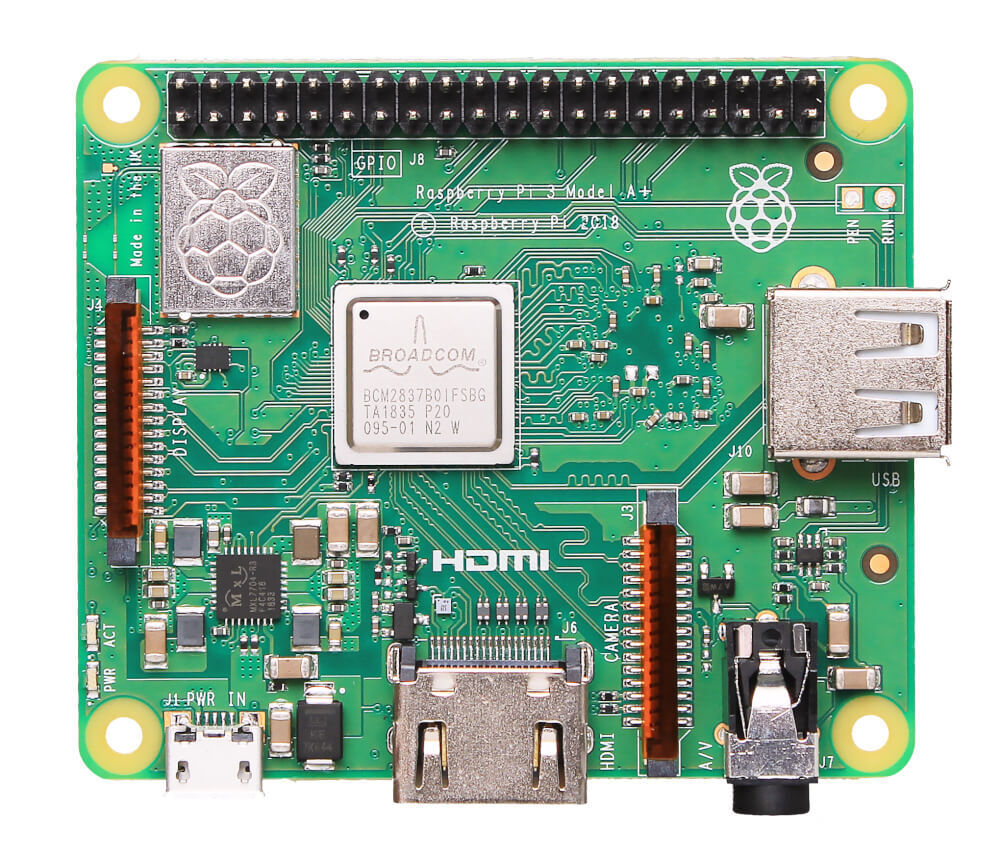

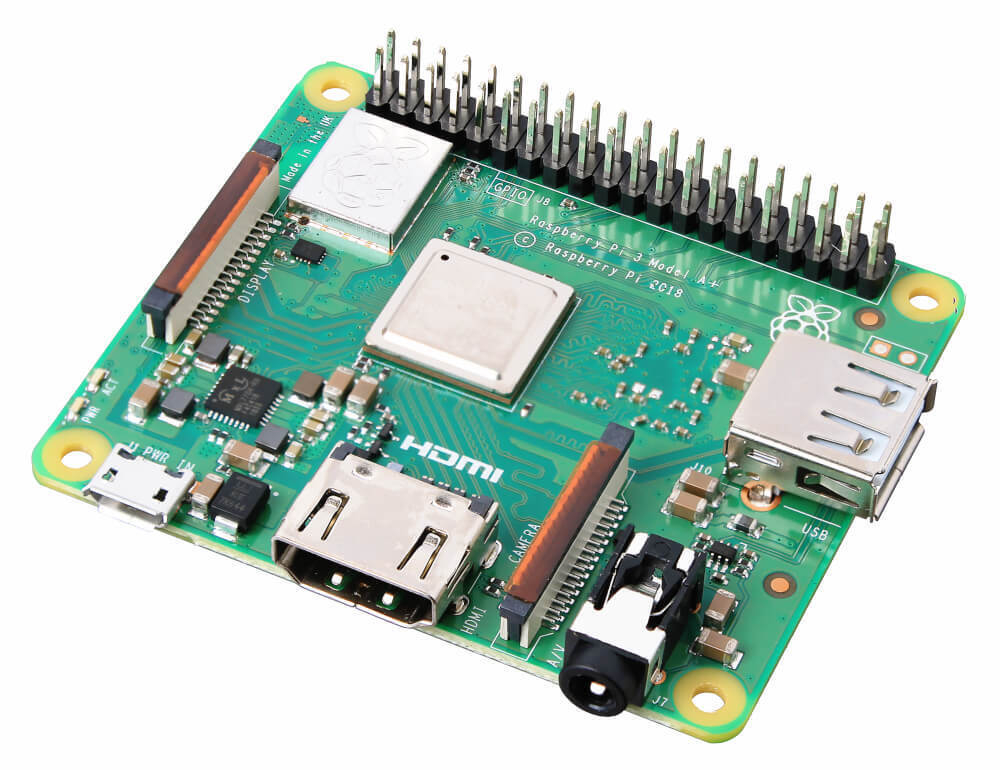

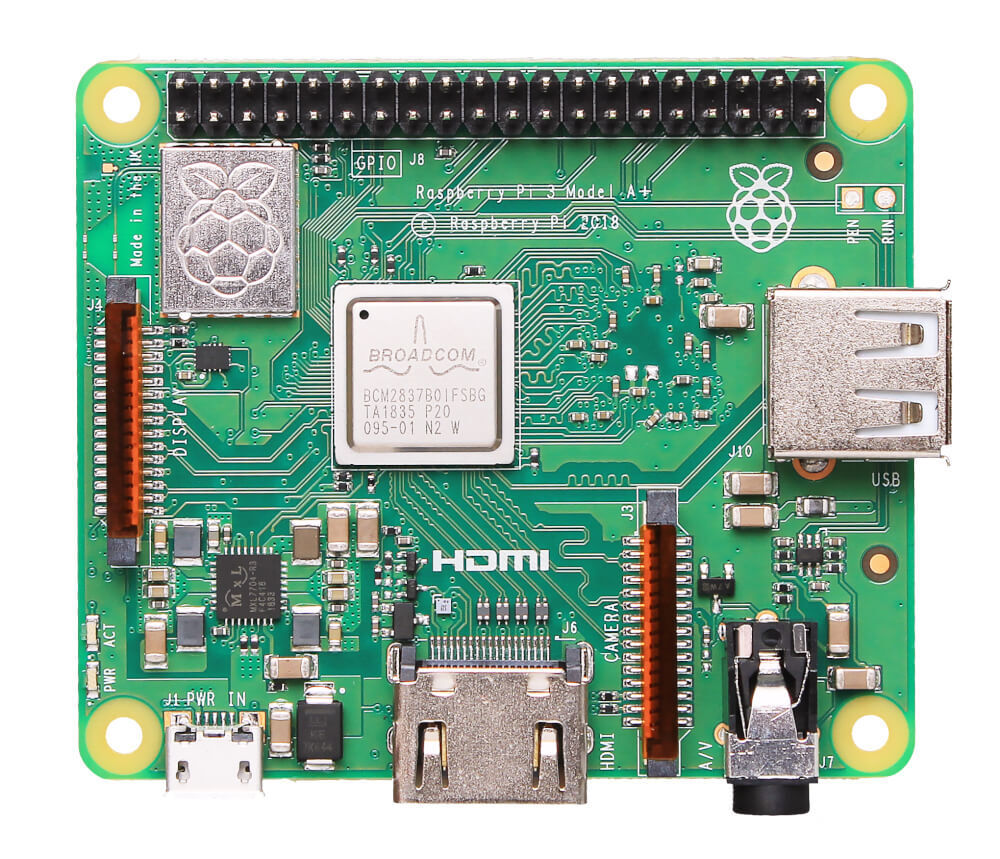

В Raspberry Pi 3 Model A+ используется SoC Broadcom BCM2837B0. Однокристальная система включает в себя 4-ядерный 64-битный процессор Cortex-A53 (ARMv8) с частотой 1,4 ГГц и графический процессор VideoCore IV с частотой 400 МГц. Поддерживается аппаратное декодирование видео H.264 (до 1080p30) и графический API OpenGL ES 1.1, 2.0.
На борту находится 512 МБ оперативной памяти LPDDR2 SDRAM, которая делится между CPU и GPU. Для более ресурсоёмких проектов стоит выбрать Raspberry Pi 4 с 4 ГБ оперативки.
Встроенный модуль беспроводной связи поддерживает Wi-Fi 802.11b/g/n/ac (2,4 и 5 ГГц) и Bluetooth 4.2 с BLE.
Подключение периферии
На Raspberry Pi 3 Model A+ находятся 40 контактов GPIO для подключения цифровых датчиков, модулей расширения и другой периферии. Распиновка GPIO полностью совместима с остальными платами Raspberry Pi, поэтому у вас не возникнет проблем с переносом существующих проектов.
Для подключения HDMI-дисплеев, мониторов и телевизоров предусмотрен порт HDMI 1.3a. Максимальное выходное разрешение – 1920×1080 при 60 Гц.
На торце одноплатника находится один порт USB 2.0 для периферии. Подключите к нему клавиатуру Raspberry Pi с хабом – и у вас появится ещё три порта для мышки, геймпада и других USB-устройств.
Порт MIPI CSI предназначен для подключения камер для Raspberry Pi. Порт MIPI DSI нужен для прямого подключения экранных модулей.
Комбинированный 4-контактный разъём 3,5 мм служит выходом для аналогового аудио и композитного видео PAL/NTSC.
Питание
Raspberry Pi 3 Model A+ питается через разъём micro-USB. Рекомендуются источники напряжения 5 В, которые выдают ток не менее 2,5 А – например, подойдут наши 5-вольтовые импульсные блоки питания с током 3 А.
Аппаратный выключатель отсутствует. Чтобы плата заработала, её достаточно подключить к источнику питания.
Внимание! Не выключайте питание Raspberry Pi 3 Model A+ простым выдёргиванием кабеля USB – этим вы рискуете убить малинку. Для безопасного выключения используйте завершение работы в операционной системе.
Программное обеспечение
Операционная система Raspberry Pi хранится на карте памяти microSD. Перед началом работы нужно записать свежий образ Raspberry Pi OS на microSD или воспользоваться готовым решением. Вы можете хранить несколько флеш-карт, чтобы загружать отдельные системы со своей конфигурацией.
Комплектация
- 1× Плата Raspberry Pi 3 Model A+
Обратите внимание, что карта памяти microSD в комплект не входит. Рекомендуемый объём – не менее 8 ГБ.
Характеристики
- Однокристальная система: SoC Broadcom BCM2837B0
- Центральный процессор: 4-ядерный 64-битный CPU на Cortex-A53 (ARMv8) с тактовой частотой 1,4 ГГц
- Графический процессор: VideoCore IV GPU с тактовой частотой 400 МГц
- Оперативная память: 512 МБ LPDDR2 SDRAM
- Стандарт Wi-Fi: 802.11.b/g/n/ac (2,4 и 5 ГГц)
- Стандарт Bluetooth: v4.2 с BLE
- Цифровой аудио/видеовыход: HDMI
- Максимальное выходное разрешение: 1080p (60 Гц)
- Аналоговый аудио/видеовыход: 4-контактный мини-джек 3,5 мм
- Порт для периферии: USB 2.0
- Порт для камеры: Camera Serial Interface (MIPI CSI)
- Порт для экрана: Display Serial Interface (MIPI DSI)
- Карта памяти: microSD
- Порты ввода-вывода GPIO: 40
- Напряжение питания: 5 В
- Максимальный ток потребления: 2,5 А
- Размеры платы: 65×56×12 мм
- Размеры платы с учётом разъёмов: 67×58×12 мм
