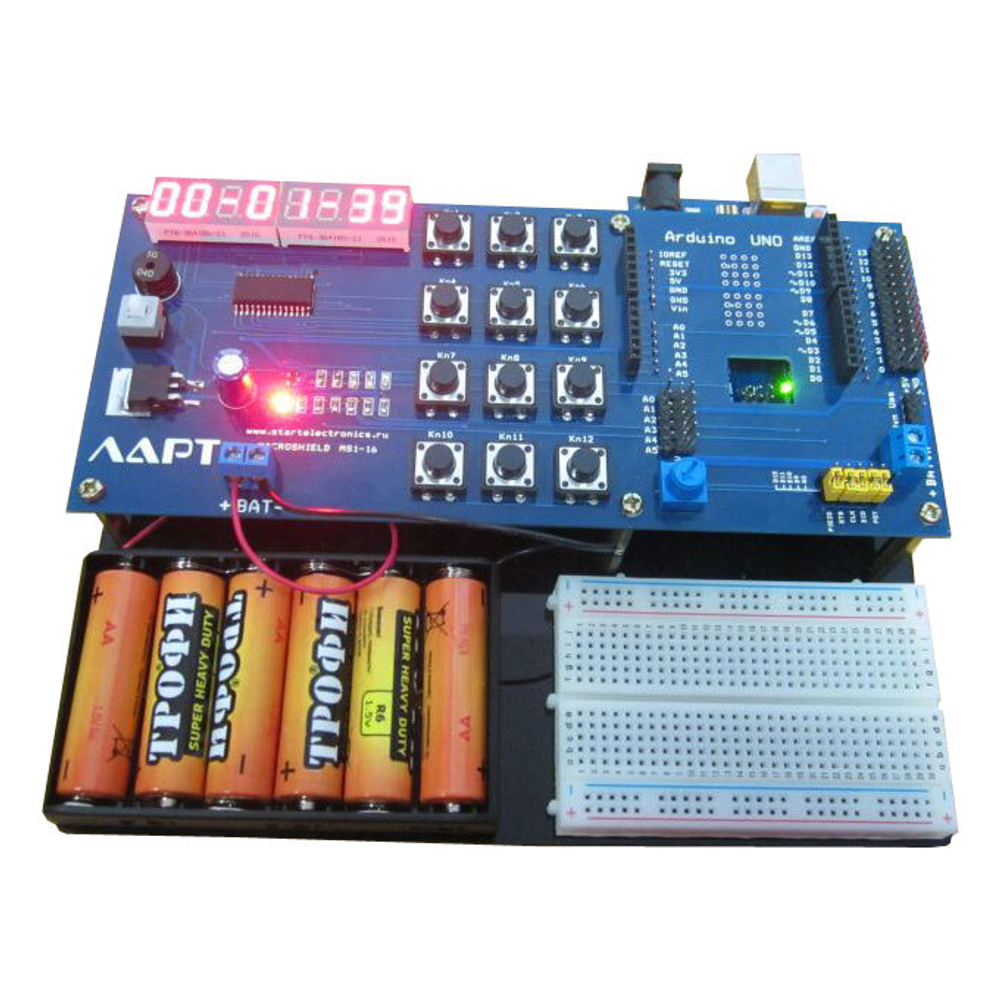

Лабораторный стенд ЛАРТ «Макрошилд MS1-16 KV»

Набор для быстрого прототипирования электронных устройств на основе микроконтроллерной платформы.
Стенд разработан для образовательных учреждений и технопарков, школьных Кванториумов. Состав набора и функциональные возможности соответствуют требованиям распоряжения Минпросвещения России от 12.01.2021 №Р-4 «Об утверждении методических рекомендаций по созданию и функционированию детских технопарков «Кванториум» на базе общеобразовательных организаций» в части технологического профиля «РОБО».
Набор для быстрого прототипирования электронных устройств предназначен для изучения принципов проектирования принципиальных электрических схем радиоэлектронных устройств и программирования микроконтроллеров в среде Arduino IDE.
Набор содержит в себе стенд для сборки устройств, контроллер Arduino UNO, комплект электронных компонентов, датчиков, модулей. Примеры программ и схем электронных устройств.

Стенд выполнен в настольном варианте. Для проведения лабораторных работ на рабочем месте необходим персональный компьютер с установленным программным обеспечением Arduino IDE.

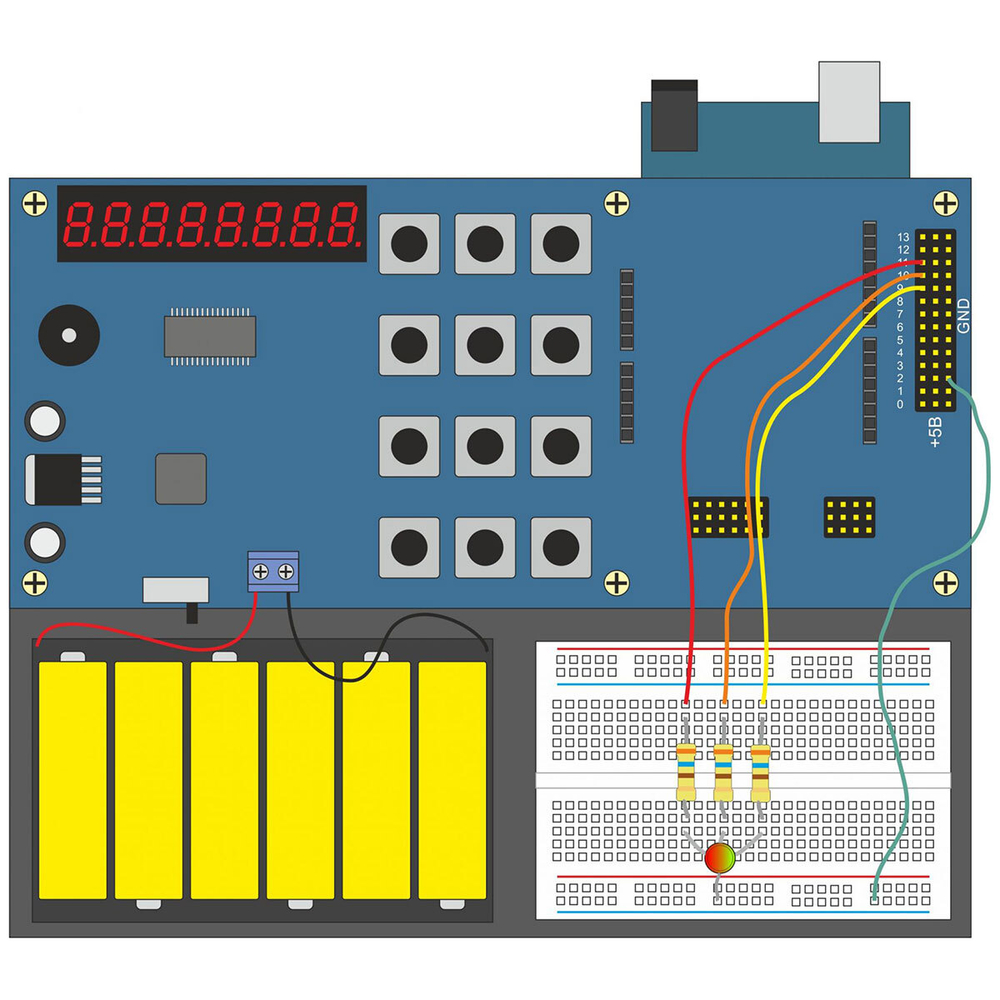

Плата МАКРОШИЛД

На плате размещены следующие компоненты:

• Стабилизатор питания 5 Вольт.
  • Стабилизатор предназначен для формирования стабилизованного напряжения 5В, питающего все цепи стенда.
• Модуль клавиатуры и светодиодного дисплея.
  • Модуль предназначен для отработки методов и способов программирования микроконтроллера для управления дисплеем и клавиатурой.
• Разьемы и гнезда для установки платы Arduino UNO и различных совместимых шильдов.
• Штыревые контакты для подключения датчиков, исполнительных механизмов к пинам микроконтроллера.

Плата ARDUINO UNO R3.

Плата устанавливается с нижней стороны Макрошилда на штыревые контакты. В верхней части платы Макрошилда установлены гнезда, соответствующие гнездам платы Arduino Uno. Гнезда предназначены дляустановки совместимых с Arduino Uno шильдов.

Макетное поле.

Макетное поле на 400 контактных точек для установки разли- ных датчиков, сборки несложных электронных схем.

Батарейный отсек на 6 батареек типа АА.

Батарейное питание стенда обеспечивает работу собранных электрических схем при отключении стенда от компьютера

Набор датчиков, электронных компонентов и соединительных проводов.

Датчики и компоненты необходимы для сборки электрических схем и отработки методов программирования микроконтроллера.

Область применения

Основное образование IT класс, дополнительное образование, проектная деятельность.

Рекомендуемый возраст

От 14 лет (средняя степень сложности).

Комплектация
