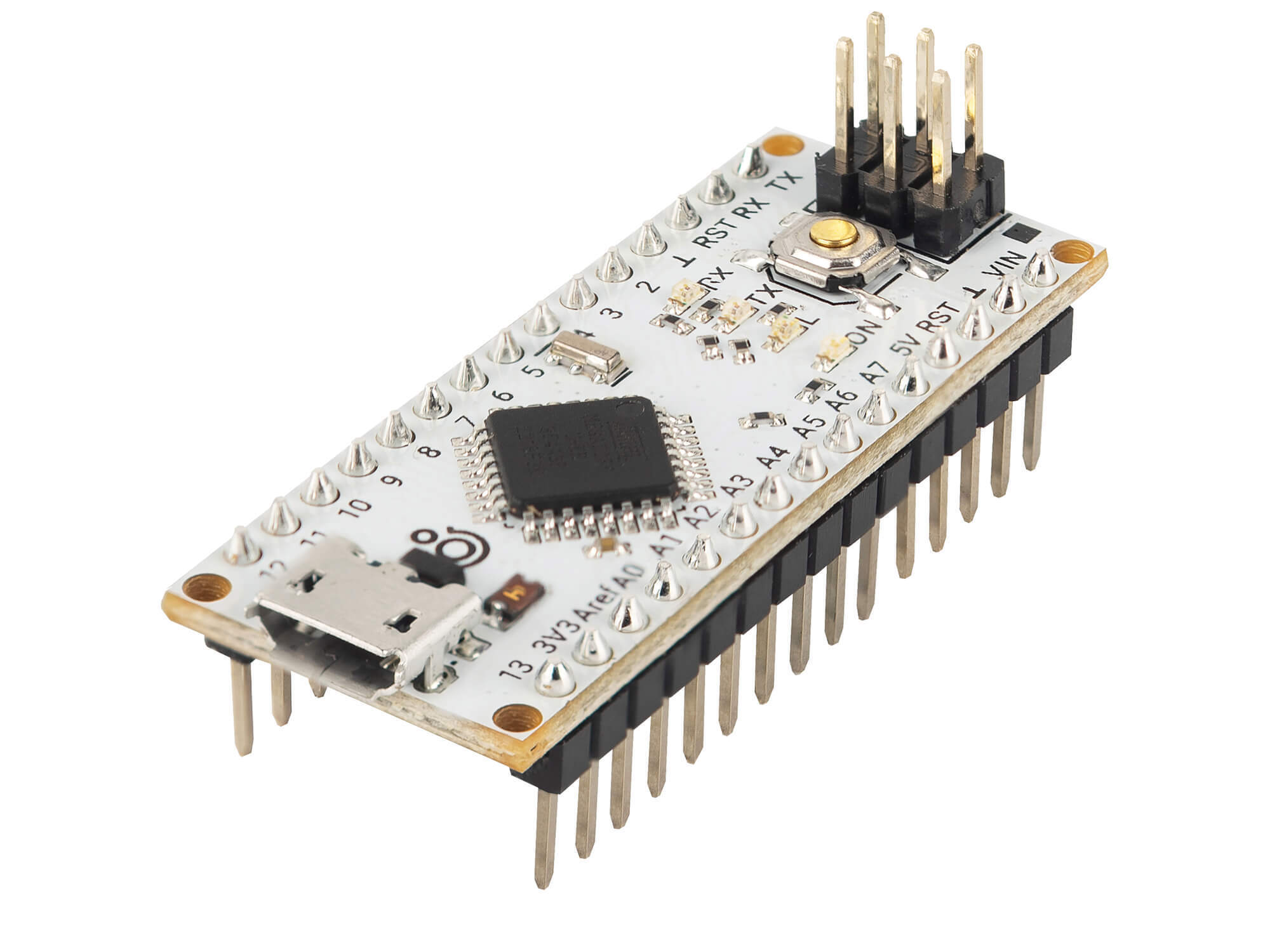

Контроллер Iskra Nano (с ногами) AMP-B222

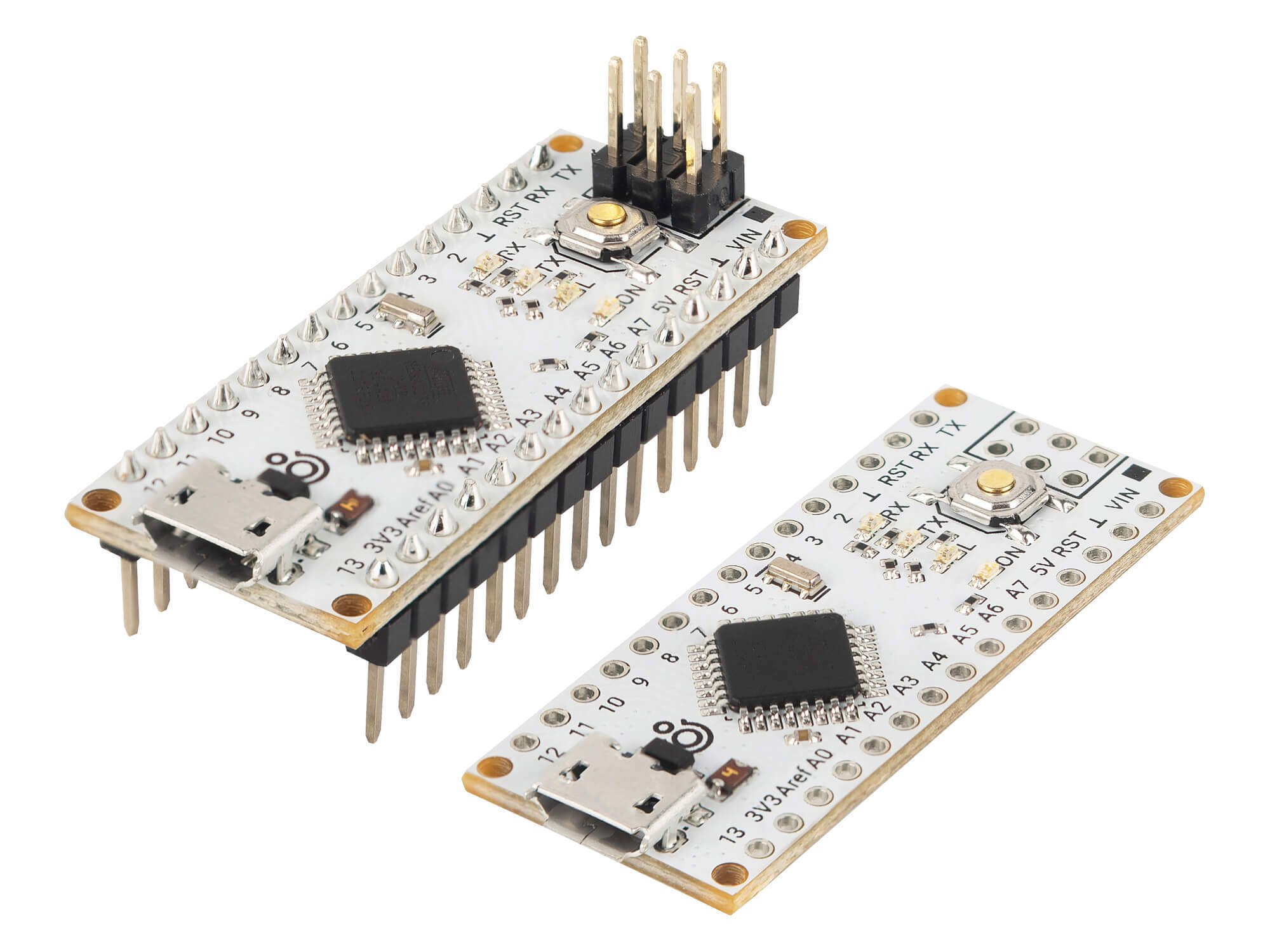

Версия платы с припаянными контактными ножками пригодится для прототипирования на макетной плате. Если нужно сэкономить габариты или встроить плату в устройство, обратите внимание на модификацию Iskra Nano без ножек.

Особенности

• Полная аппаратная и программная совместимость с Arduino Nano.

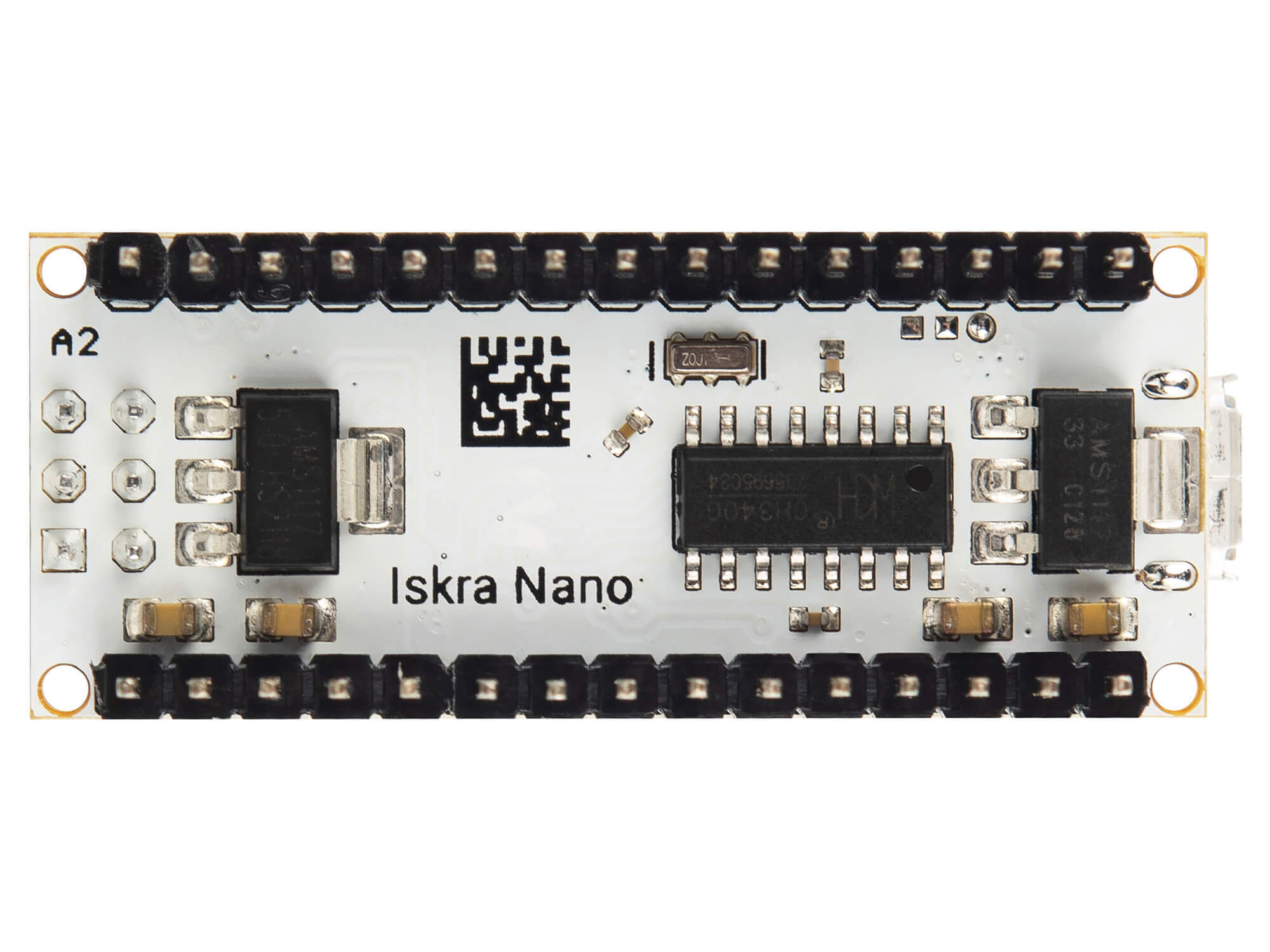

• Более мощный регулятор напряжения выдаёт ток до 1 А на шине 3,3 В.
• Произведено в России с любовью и соблюдением высоких технических норм.

Начинка

Сердце платы Iskra Nano – 8-битный микроконтроллер Microchip ATmega328P семейства AVR с тактовой частотой 16 МГц. На борту содержится 2 КБ оперативной памяти, 32 КБ флеш-памяти и 1 КБ EEPROM. Точно такой же чип установлен на оригинальной Arduino Nano.

Однако мы выпускаем две версии платформы: стандартную Iskra Nano и улучшенную Iskra Nano Pro на случай, если вам понадобится больше интерфейсов.

Интерфейсы

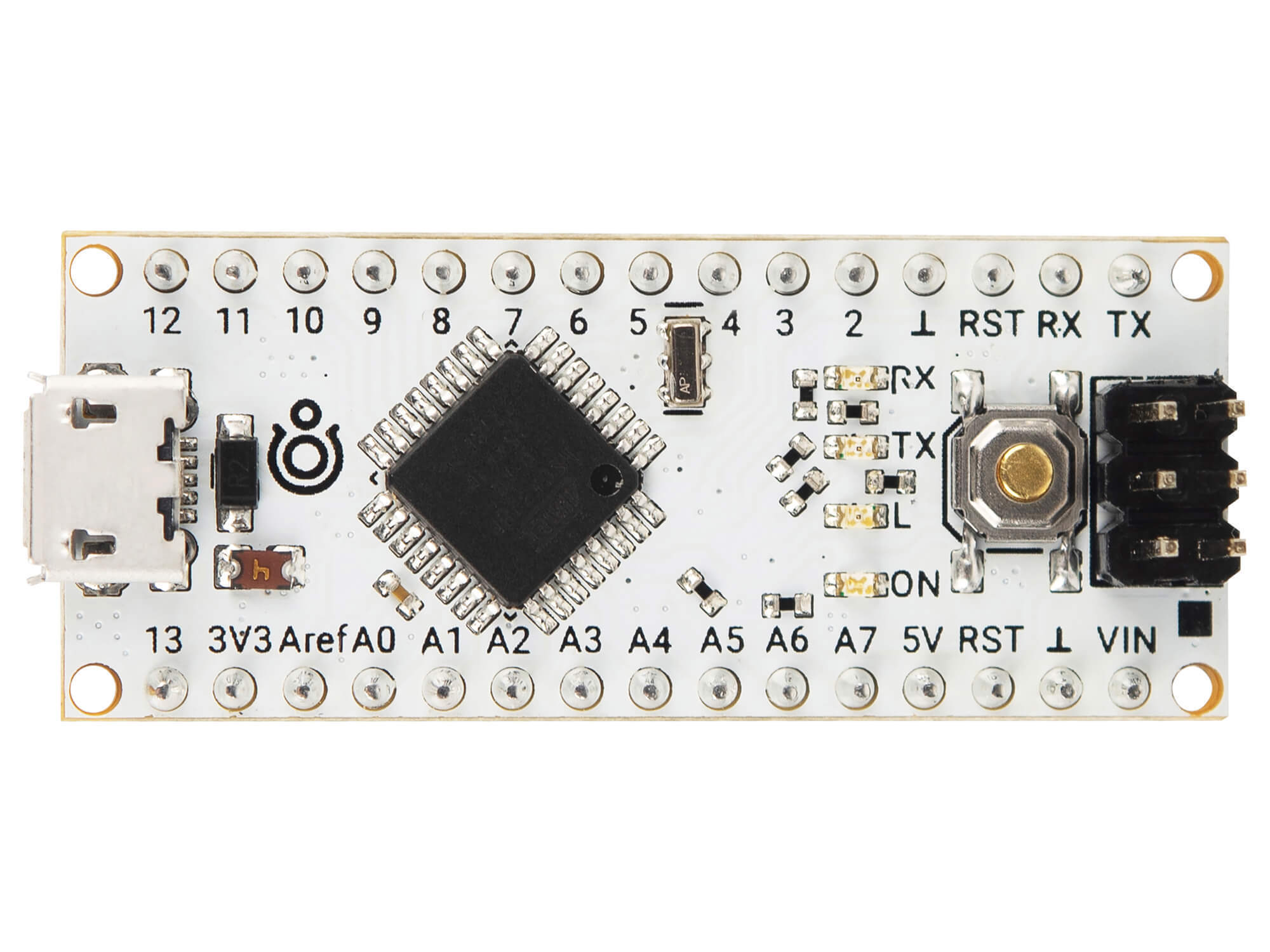

По бокам платы расположены 30 контактов со стандартным шагом 2,54 мм и штыревыми вилками, что позволяет собирать прототипы на макетной плате.

Для подключения периферии отведено 22 контакта ввода-вывода общего назначения (GPIO) с дополнительными возможностями.

• 8 контактов принимают аналоговый сигнал через 10-битный АЦП.
• 6 контактов позволяют вывести аналоговое значение с помощью 8-битного ШИМ-сигнала.
• Предусмотрены аппаратные интерфейсы UART, SPI и I²C.

Программирование

Плата Iskra Nano программируется как в привычной среде Arduino IDE, так и с помощью графического языка программирования XOD IDE. В обоих случаях контроллер ведёт себя как стандартная Arduino Nano, поэтому смело указывайте её в настройках. Из этого также следует, что Iskra Nano совместима со всеми проектами и примерами кода, написанными для Нано.

Питание

Платформа питается через разъём Micro-USB или напрямую через контакт Vin.

• При питании через USB подойдёт наш сетевой адаптер с кабелем Micro-USB.
• Для питания через пин Vin используйте источник напряжения на 7–12 В или батарейный отсек.

Характеристики

• Модель: Amperka Iskra Nano with Headers (AMP-B222)
• Микроконтроллер: ATmega328P
• Архитектура: AVR (8 бит)
• Тактовая частота: 16 МГц
• Flash-память: 32 КБ (2 КБ занимает загрузчик)
• SRAM-память: 2 КБ
• EEPROM-память: 1 КБ
• Контакты ввода-вывода: 22
• Контакты с АЦП: 8
• Разрядность АЦП: 10 бит
• Контакты с ШИМ: 6
• Разрядность ШИМ: 8 бит
• Аппаратные интерфейсы:
  • 1× SPI
  • 1× I²C
  • 1× UART
• Логический уровень напряжения: 5 В
• Входное напряжение питания:
  • Через USB: 5 В
  • Через пин Vin: 7–12 В
• Максимальный выходной ток пина 5V: 1 A
• Максимальный выходной ток пина 3V3: 1 A
• Максимальный ток с пина или на пин: 40 мА
• Размеры: 45×18×18,6 мм
