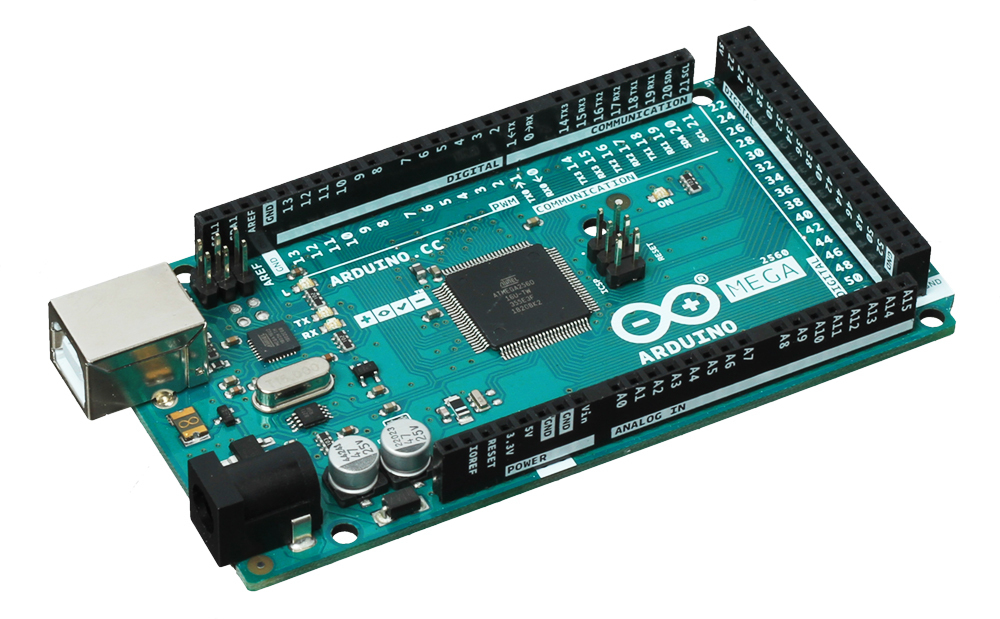

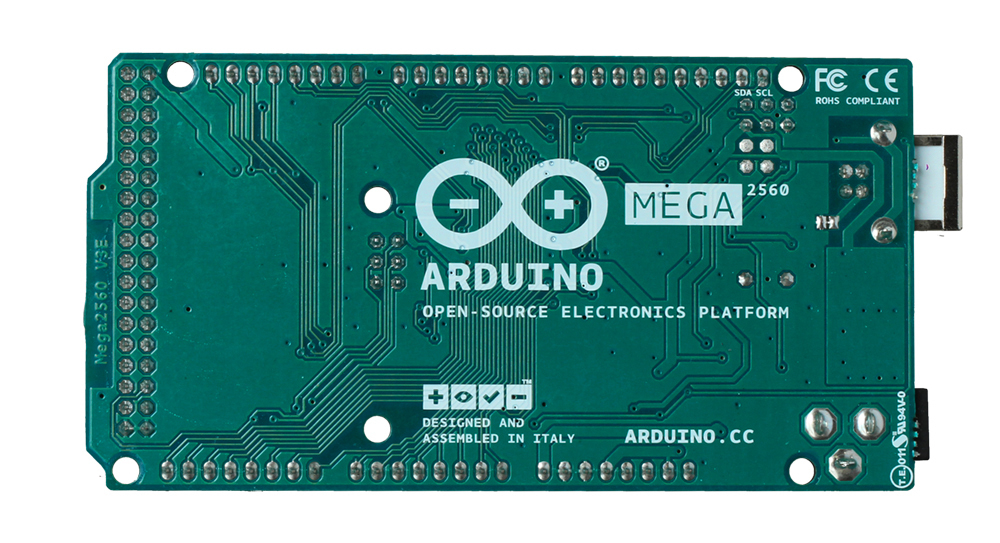

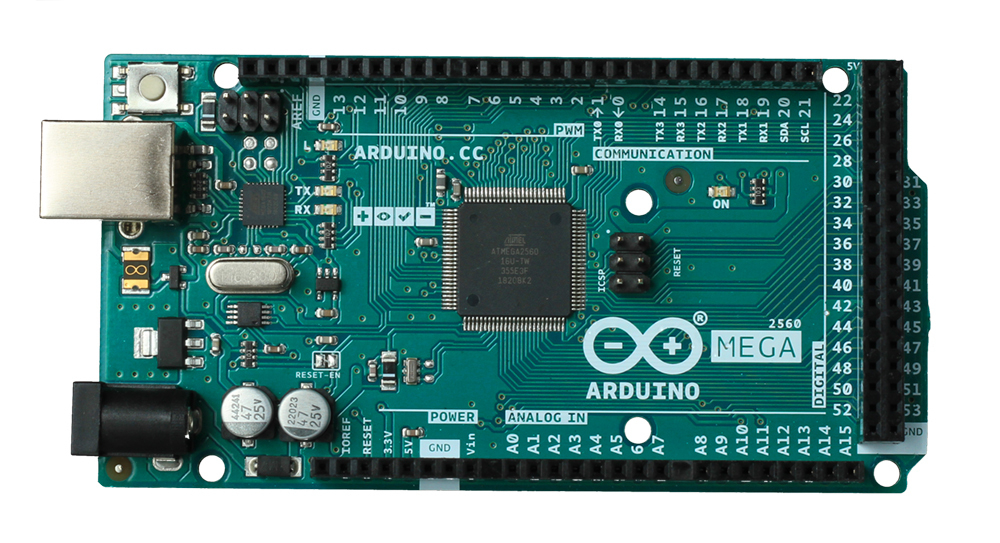

Контроллер Arduino Mega 2560 R3

Name: Контроллер Arduino Mega 2560 R3
SKU: A000067

Arduino Mega 2560 – это расширенная версия Arduino Uno. Платформа выполнена на базе более продвинутого чипа ATmega2560, имеет больше контактов и большее количество аппаратных serial-портов для взаимодействия с компьютером и другими устройствами. Это самая последняя модель: Arduino Mega 2560 Rev3, пришедшая на смену предыдущим Mega 2560 и Mega 1280.

Производитель: Arduino

Отдел продаж на связи

Описание

Характеристики

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

Arduino Mega 2560 – это расширенная версия Arduino Uno. Платформа выполнена на базе более продвинутого чипа ATmega2560, имеет больше контактов и большее количество аппаратных serial-портов для взаимодействия с компьютером и другими устройствами. Это самая последняя модель: Arduino Mega 2560 Rev3, пришедшая на смену предыдущим Mega 2560 и Mega 1280.

Показать описание полностьюСкрыть описание

Сравнительная таблица

	Uno	Mega
Микроконтроллер	ATmega328p	ATmega2560
Количество цифровых входов/выходов	20	70
…из них PWM поддерживают	6	15
Количество аналоговых входов	6	16
Количество контактов для аппаратного прерывания	2	6
Объём Flash-памяти (кБ)	32	256
Объём SRAM-памяти (кБ)	2	8
Объём EEPROM-памяти (кБ)	1	4
Тактовая частота (МГц)	16	16
Количество аппаратных serial-портов	1	4

Совместимость

Платформа выполнена таким образом, чтобы быть максимально совместимой со своими младшими собратьями и платами расширения Shield. Левая часть платы по конфигурации контактов идентична Arduino Uno, как по расположению, так и по назначению. Это означает, что Mega 2560 может просто подменить Arduino Uno, если её возможностей перестало хватать.

Питание, распределение напряжений, защита USB и принципы взаимодействия аналогичны базовой модели.

Габариты

Размер платы Mega 2560 составляет 10,16×5,3 см против 6,9×5,3 см у базовой модели Uno. Гнёзда для внешнего питания и USB выступают на пару миллиметров за обозначенные границы. На плате предусмотрены места для крепления на шурупы или винты. Расстояние между контактами составляет 0,1” (2,54 мм), но в случае 7-го и 8-го контакта – расстояние: 0,16”.
