Комплект для изучения возобновляемых источников энергии (солнечной, ветровой энергии, биологической, механической и термоэлектрической энергетики) Зарница

Стенд позволяет проводить измерения физических величин в процессах преобразования движения воздуха и светового излучения в электроэнергию. Стенд позволяет получать характеристики статических и динамических процессов генерируемой энергии при различных параметрах источников. Установка позволяет управлять скоростью воздушного потока и уровнем освещенности солнечной панели и измерять их, измерять температуру как воздушного потока, так и солнечной панели, получать значения вырабатываемого напряжения и тока при различных нагрузках.

Лабораторный стенд "Возобновляемые источники энергии" может применяться в образовательных учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по направлениям: "Устройство и функционирование систем автономного электроснабжения", "Использование альтернативных источников энергии".

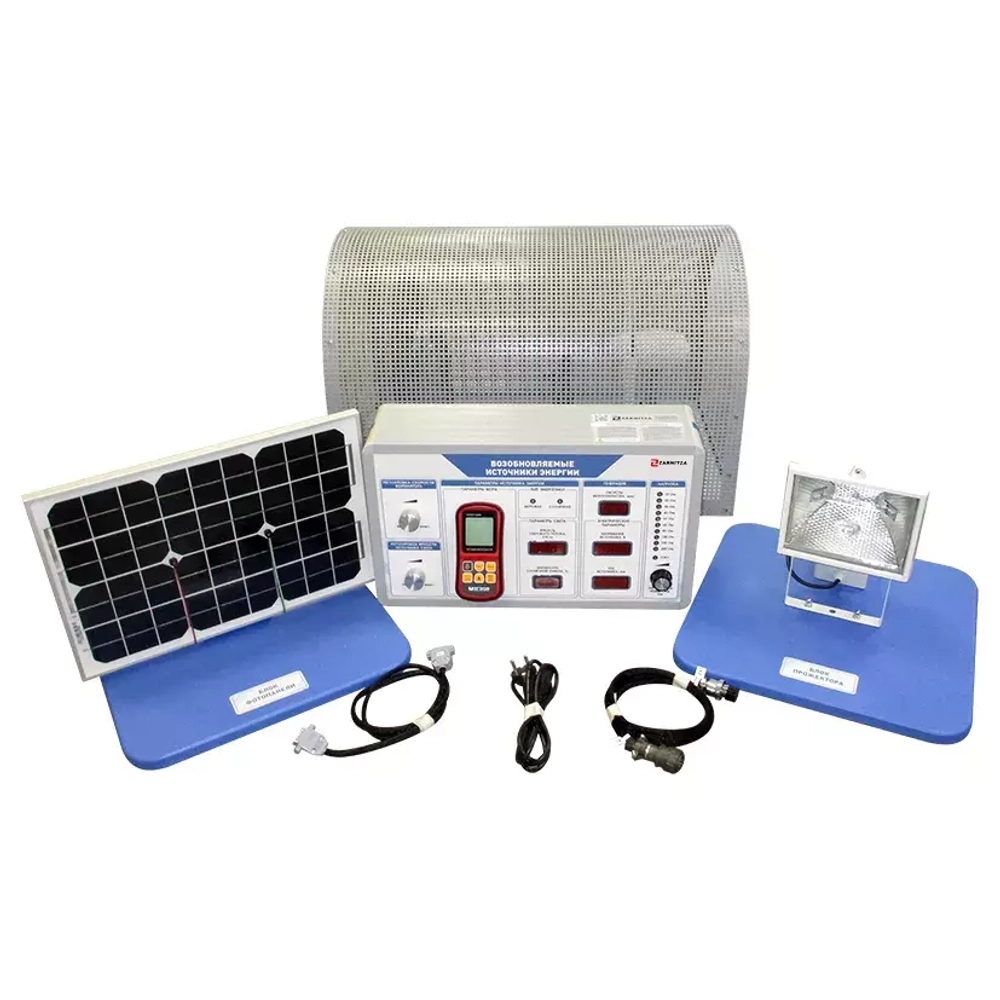

Комплект учебно-лабораторного оборудования "Возобновляемые источники энергии" представляет собой стенд модульного настольного исполнения. Лабораторная установка состоит из блока управления и нагрузок, источника ветровой энергии с моделью ветрогенератора и датчиком анемометра, источника световой энергии и фотоэлектрической панели. Источники как ветровой, так и световой энергии имеют плавную регулировку отдаваемой мощности.

Комплектация

1. Лабораторный стенд "Возобновляемые источники энергии".
2. Комплект соединительных проводов и кабелей.
3. Паспорт изделия.
4. Руководство по эксплуатации.
5. Методические рекомендации по выполнению лабораторных работ.

Комплект блоков установки:

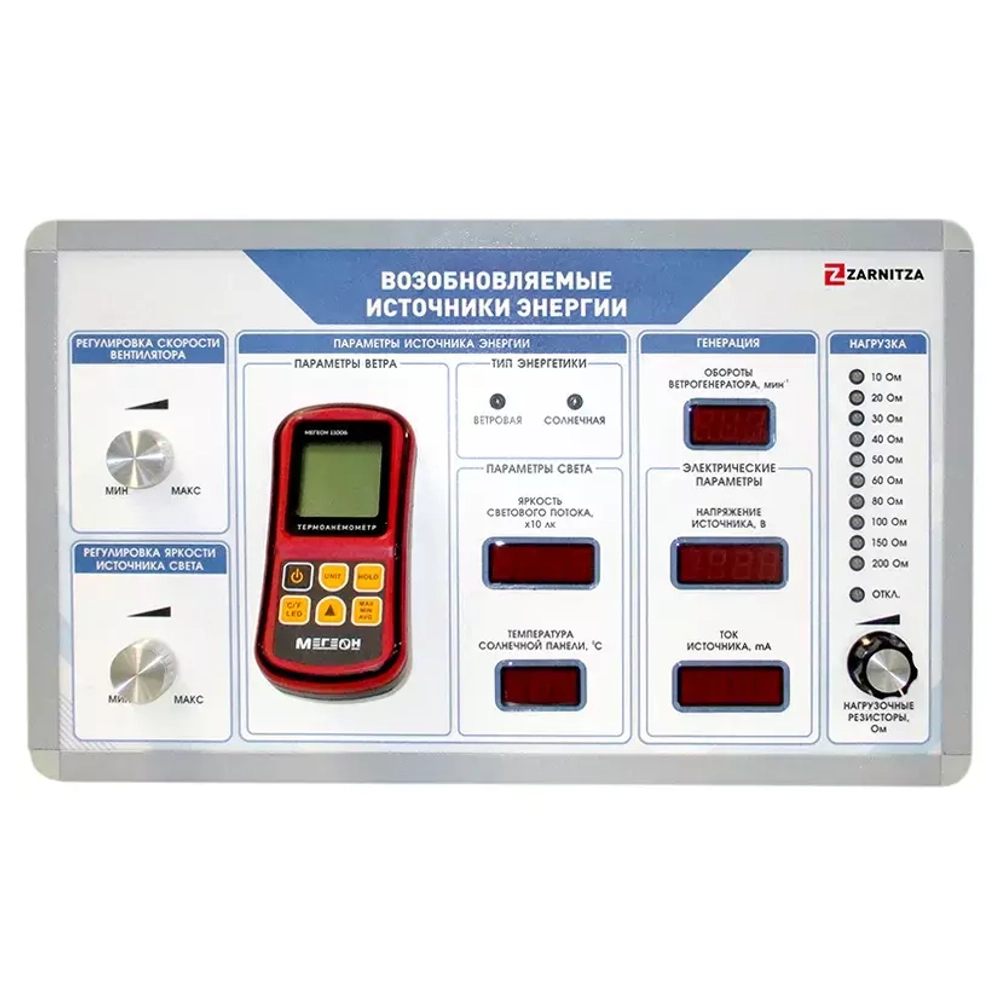

• Блок управления и нагрузок:
  • блок управления вентилятором и прожектором;
  • анемометр;
  • блок физических параметров солнечной панели и ветряка;
  • блок индикации параметров генерируемой энергии;
  • блок нагрузок.
• Блок источника ветровой энергии с моделью ветрогенератора и датчиком анемометра.
• Блок источника световой энергии.
• Фотоэлектрическая панель.

Технические характеристики

• Габариты:
  • блок управления и нагрузок: 475 х 135 х 290 мм;
  • блок источник ветровой энергии с моделью ветрогенератора и датчиком анемометра: 600 х 430 х 400 мм;
  • блок источник световой энергии: 400 х 400 х 280 мм;
  • фотоэлектрическая панель: 400 х 400 х 420 мм.
• Масса: не более 30 кг.
• Электропитание: 220 В, 50 Гц.
• Потребляемая мощность: не более 600 Вт.

Учебно-методическое пособие

1. Измерение вырабатываемой энергии в зависимости от скорости воздушного потока.
2. Влияние величины подключаемой нагрузки на баланс выработки и потребления электроэнергии.
3. Исследование характеристик солнечной батареи при разных значениях сопротивления нагрузки и освещенности.
4. Исследование зависимости выходного напряжения солнечной батареи от угла поворота солнечных батарей к источнику света при разных значениях сопротивления нагрузки.
5. Исследование зависимости выходного напряжения солнечной батареи от температуры при разных значениях сопротивления нагрузки.
