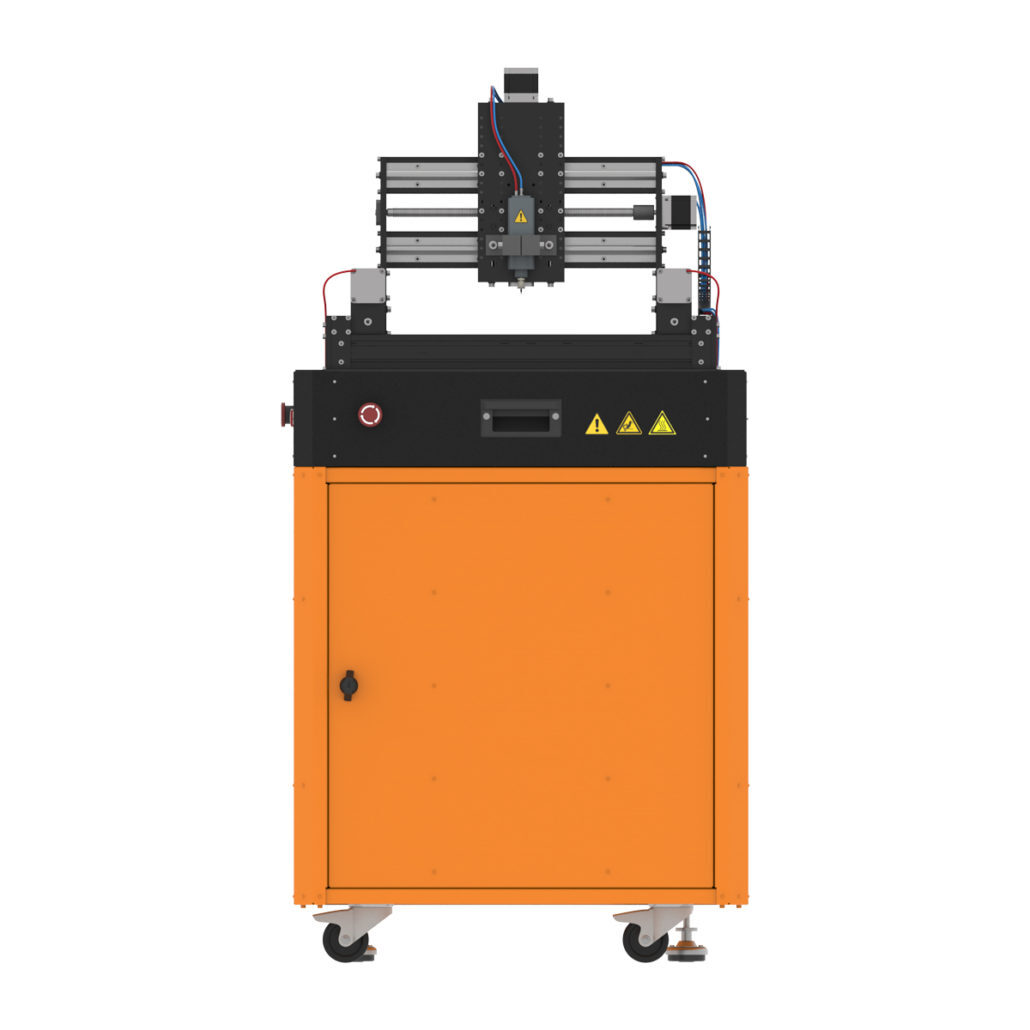

Фрезерный станок DF-Mill с ЧПУ

Преимущества:

• Мощный шпиндель: 2,2 кВт;

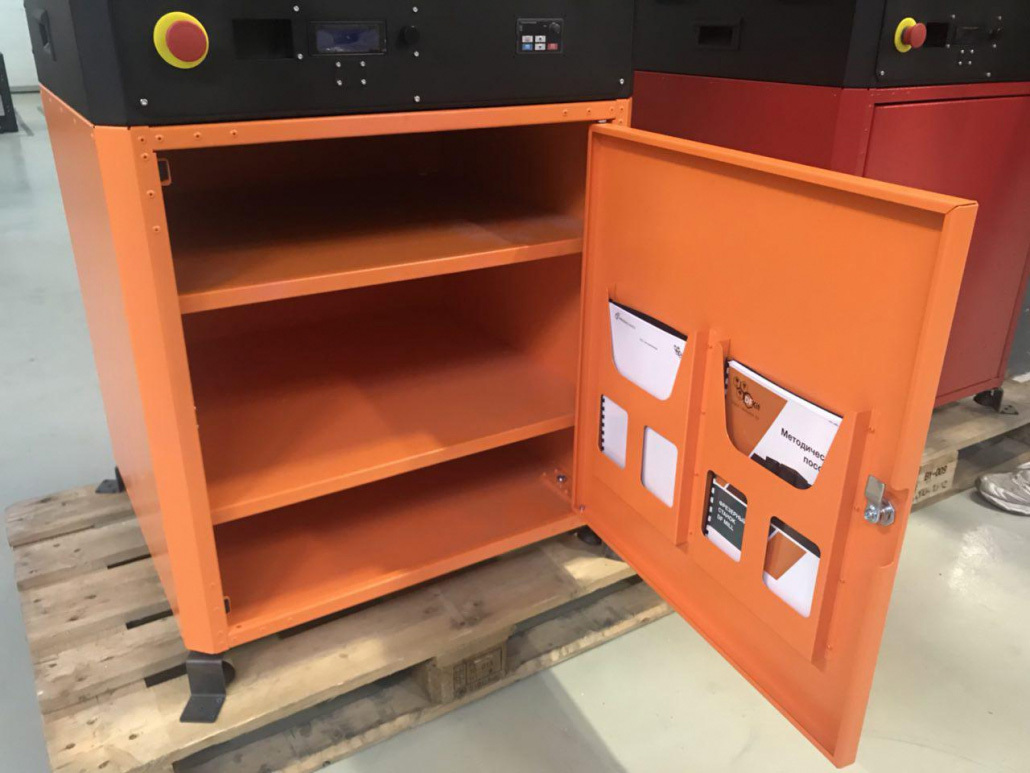

• Методические материалы с лекциями и лабораторными работами;
• Программное обеспечение в комплекте: работает c Windows;
• Доступ по ключу: защита от несанкционированного доступа;
• Надежный и долговечный корпус: способствует качественной печати. Станок безопасен в использовании;

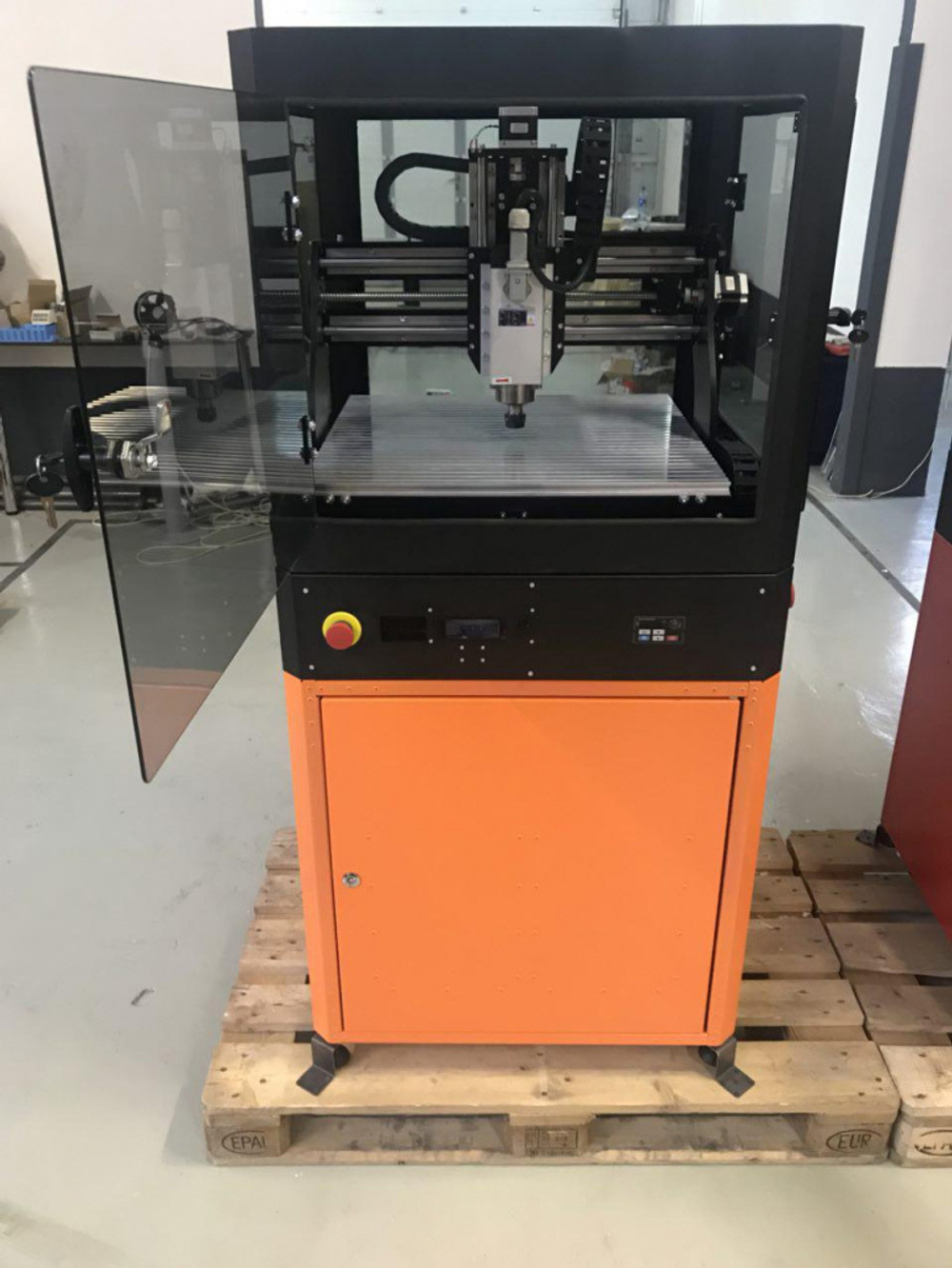

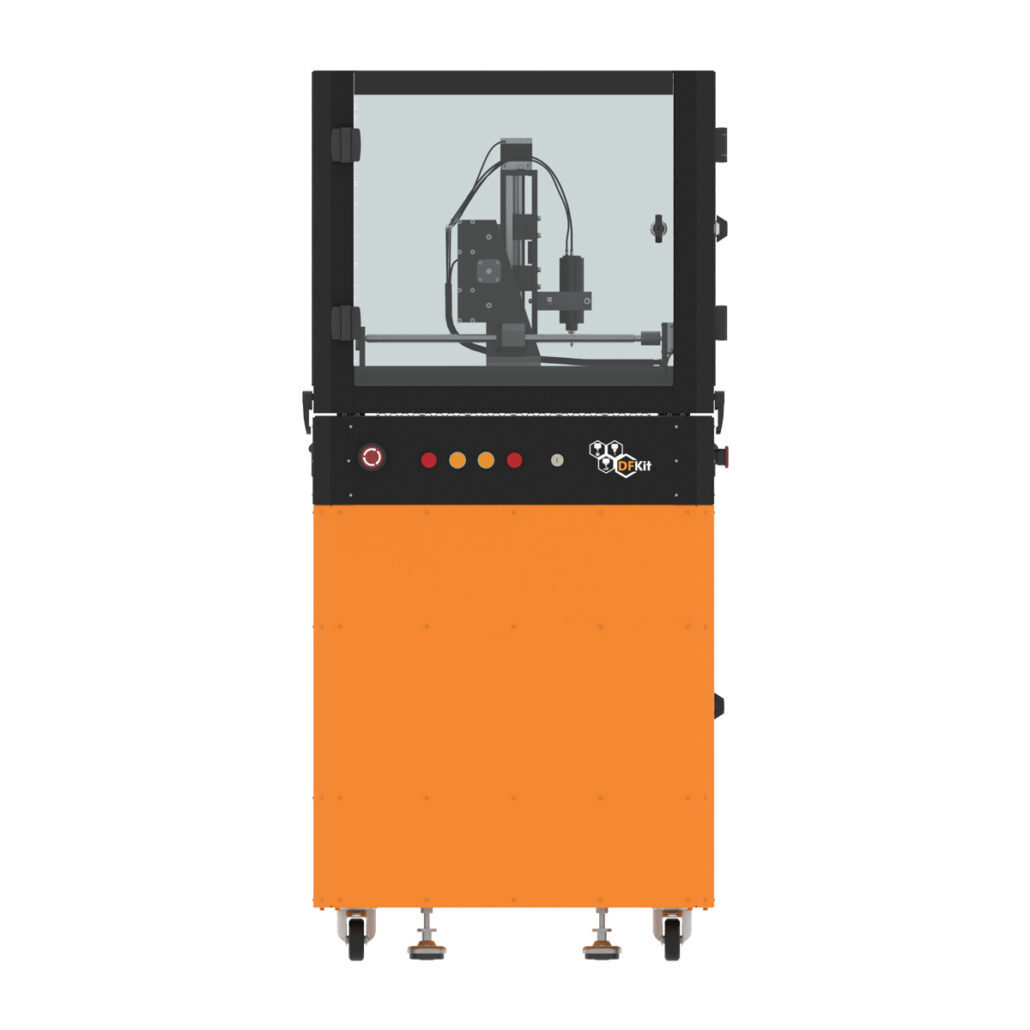

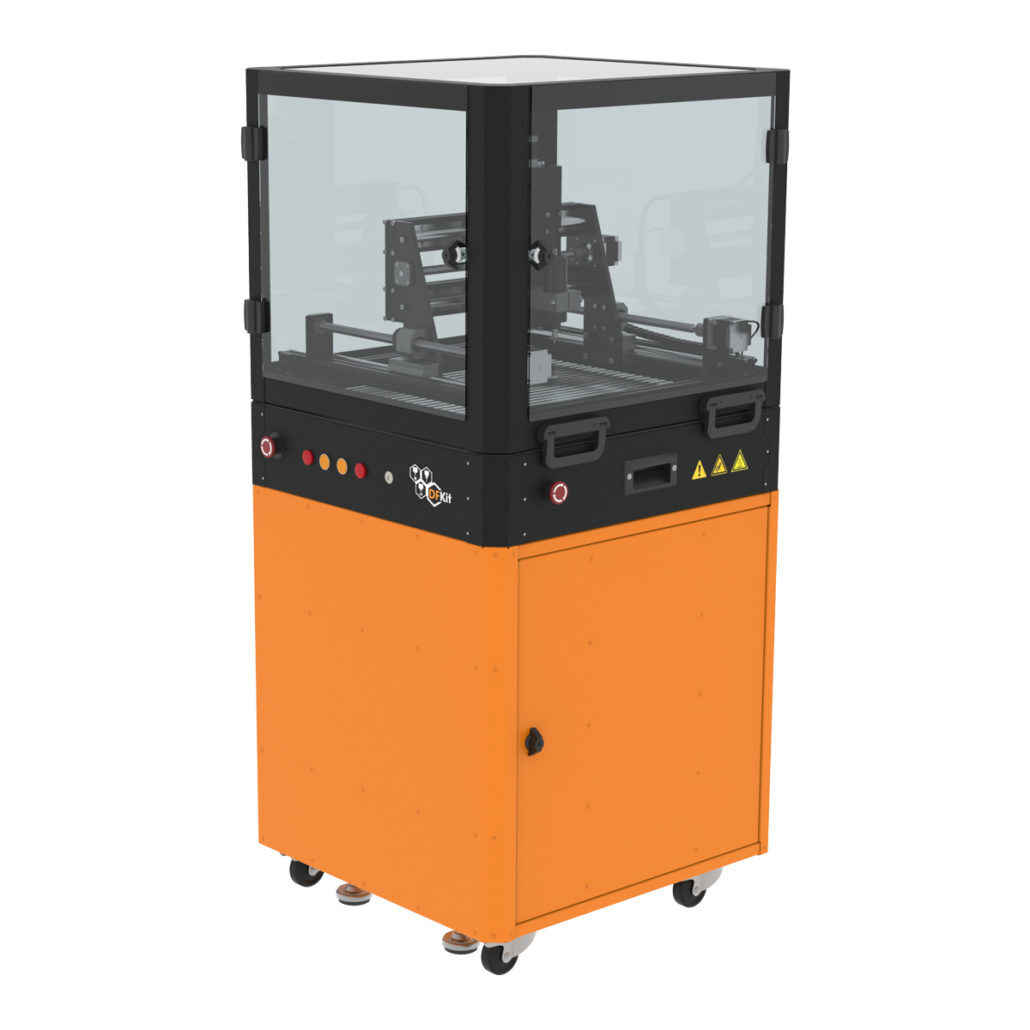

• Закрытый, прозрачный колпак с закаленным стеклом (опционно). Закрытый колпак предотвращает загрязнение помещения

Принципы работы:

Фрезерный станок с числовым программным управлением (ЧПУ) – это оборудование, предназначенное для механической обработки различных листовых материалов при помощи режущего инструмента, в качестве которого могут использоваться фрезы, сверла и граверы.
На данном станке обрабатываются в основном древесные материалы (фанера, ДСП, массив дерева), пластики и легкие сплавы (алюминий, латунь и т.п.).

При фрезерной обработке происходит срезание с заготовки лишнего слоя в виде стружки за счёт воздействия инструмента, в результате чего получаются детали требуемой формы, размеров и степени шероховатости обработанных поверхностей.
При перемещении инструмента одновременно по нескольким осям посредством числового управления возможна автоматизация технологического процесса создания деталей сложной формы.

При вращении инструмент обрабатывает материал, выполняя операции сверления отверстий, раскроя (разрезания) и гравирования заготовки в соответствии с заданной программой под контролем оператора. Инструмент подводится к материалу сверху, а устройство именуется вертикально-фрезерным.

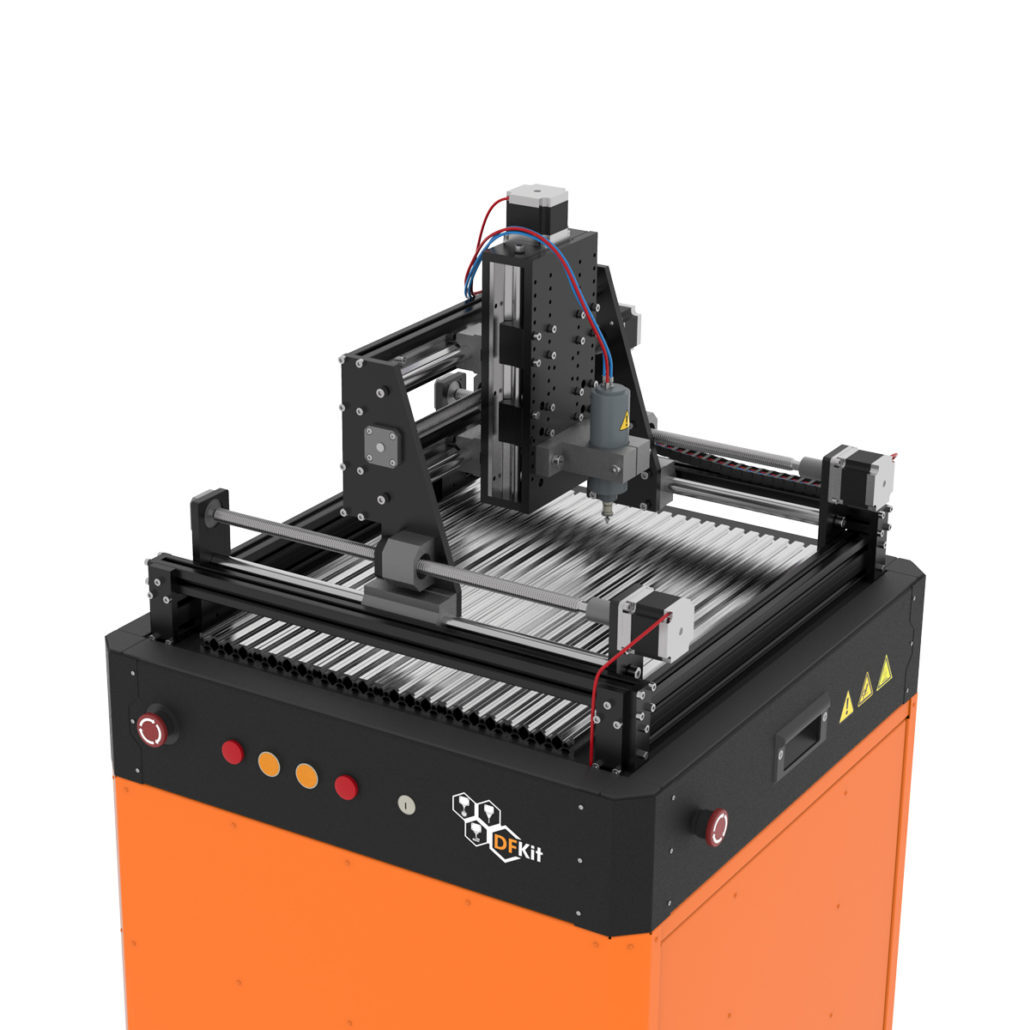

Инструмент закрепляется в цанговом патроне, который крепится на шпинделе – устройстве, которое обеспечивает вращение и подвод инструмента к заготовке. Шпиндель располагается на подвижной горизонтальной балке – портале, который перемещает шпиндель и закрепленный в нем инструмент над обрабатываемой заготовкой, устанавливаемой на рабочем столе станка.
Перемещение портала и шпинделя обеспечивают шаговые двигатели, управление которыми осуществляется командами, поступающими от электронного цифрового блока управления станком (контроллера).

Перемещение шпинделя вдоль портала параллельно лицевой панели станка соответствует оси X, движение перпендикулярно лицевой панели от оператора станка или к нему – оси Y, а подъем и опускание шпинделя – оси Z.
Сложение движений по всем трем осям обеспечивает перемещение инструмента по нужной траектории относительно заготовки.
Отсчет координат обычно начинается от «нулевой точки», которая задается в процессе подготовки управляющей программы (УП).

Технические характеристики

Комплект поставки

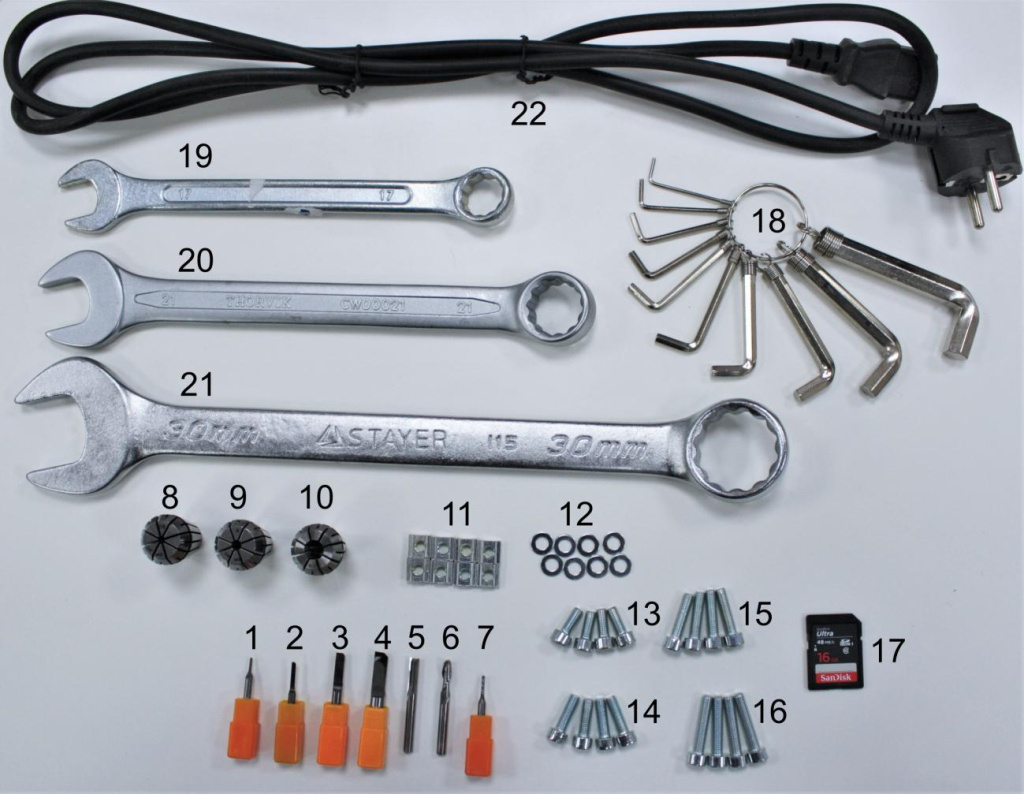

• В комплект поставки, кроме самого фрезера, включены;
• Гравер прямой DJTOL A0ZX3.1.206;
• Гравер прямой DJTOL A0ZX3.210;
• Гравер прямой DJTOL A0ZX4.12;
• Гравер прямой DJTOL A0ZX6.15;
• Фреза прямая двухзаходная DJTOL N2ZX4.12;
• Фреза спиральная двухзаходная DJTOL N2LX4.12;
• Рашпильная фреза (кукуруза) DJTOL AST3.1.508;
• Цанга ER20 – 3.175мм (1/8’);
• Цанга ER20 – 4 мм.;
• Цанга ER20 – 8 мм.;
• Пазовые Т-гайки М5 паз 6 мм. – 8 шт.;
• Шайбы D5 – 8 шт.;
• Винт DIN912 М5х12 – 4 шт.;
• Винт DIN912 М5х16 – 4 шт.;
• Винт DIN912 М5х20 – 4 шт.;
• Винт DIN912 М5х25 – 4 шт.;
• SD-карта с ПО и РЭ;
• Набор шестигранных ключей;
• Рожковый ключ 17 мм;
• Рожковый ключ 21 мм.;
• Рожковый ключ 30 мм.;
• Кабель питания.
