Немного о том, как работает 3D ручка с расплавляемым пластиком. Сзади в ручку вставляется кусок пластиковой нити, которая с помощью внутреннего механизма ручки протягивается к экструдеру, расплавляется и выдавливается уже в расплавленном виде. Выдавленный пластик быстро остывает и затвердевает. Обжечься чуть подстывшим пластиком очень сложно, но рисовать на коже нельзя, т.к. вы получите ожоги. Кстати может показаться, что 3D ручка – это игрушка для детей, но это не так! Не давайте детям до 12 лет пользоваться 3D ручкой, ведь металлический наконечник нагревается до температуры 240 °С. Это не касается только ручки CreoPop, т.к. у неё другой принцип работы и она не содержит нагревательных элементов.
Для охлаждения подающегося расплавленного пластика в ручках 3Doodler, YAYA 3D Pen и RainSun используется встроенный вентилятор, поэтому при работе присутствует дополнительный шум. Зато выдавленная пластмасса сразу обдувается, а, следовательно, быстрее остывает.
Всё что вы будете создавать с помощью 3D ручки, необязательно будет одного цвета, ведь в любой момент из ручки можно вынуть остаток нити и вставить нить другого цвета. Готовое изделие можно раскрашивать акриловыми красками или спрей-красками, только предварительно рекомендуется протестировать краску на небольшом изделии.
Кроме того ручку работающую с ABS-пластиком можно использовать для склеивания, например, сломанных изделий из ABS пластика.
Каждый тип расплавляемого пластика имеет недостатки и преимущества. ABS пластик при «рисовании» ручкой издаёт слабый пластиковый запах и даёт незначительную усадку. PLA пластик производится из кукурузы (при «рисовании» можно уловить запах напоминающий запах попкорна) и является биоразлагаемым, поэтому имеет ограниченный срок службы. Работать с ручкой рекомендуется в хорошо проветриваемом помещении. ABS плавится при более высокой температуре, чем PLA. Начинающим пользоваться 3D ручкой рекомендуется начинать с ABS пластика и только потом экспериментировать с PLA.
После каждого использования пластиковую нить нужно вынуть из ручки. Никогда не оставляйте пластик в ручке при хранении.
3Doodler

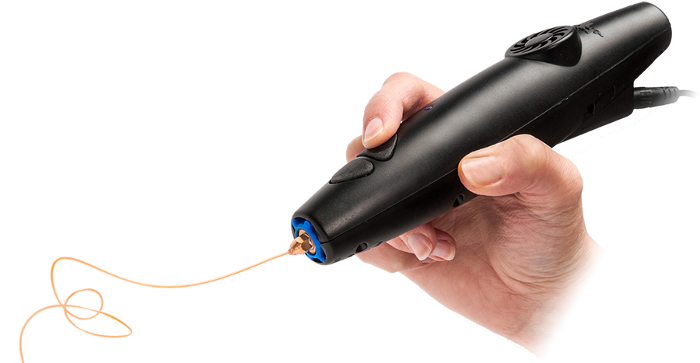

Начнём наш обзор с американской 3D ручки под названием 3Doodler. Это первая в мире 3D ручка, с неё всё и началось. Компания WobbleWorks, придумавшая эту ручку, начинала проект со сбора средств на краудфандинговом сервисе Kickstarter. Примечательно, что проект поддержали 26457 человек, а собрал проект аж 2344134 долларов. Сейчас ручку 3Doodler можно заказать у нас на сайте. Дизайн ручки подходит и для левшей и для правшей.
Для заправки ручки используется ABS или PLA пластиковая нить толщиной 3 мм (такая же, как и для использования во многих 3D принтерах). В комплекте с ручкой идёт набор из 25-ти нитей ABS или PLA пластика разных цветов. Теоретически с такой ручкой можно использовать и другие типы материалов, но производитель не тестировал ручку с ними и вы потеряете гарантию, если экструдер забьётся. К тому же у ручки есть всего два температурных режима - один для ABS пластика и второй – для PLA пластика. Поэтому, если вы собираетесь использовать другие материалы, обратите внимание их на температуру плавления. Производители продают для своих ручек куски ниток длиной 25,4 см, но ничто не мешает вам купить катушку с пластиковой нитью ABS или PLA для любого 3D принтера и нарезать куски нужной длины.
Теперь о характеристиках. Ручка питается от обычной розетки и имеет шнур длиной 1,8 м. Подача пластика из экструдера происходит с двумя скоростями (быстро и медленно) на выбор. На медленной скорости вы можете тщательно проработать детали своего творения, а на большой скорости – быстро заполнить большую площадь. Для каждой скорости используется своя кнопка. После включения ручка нагревается за 1 – 2 минуты. Начинать рисовать можно, когда на ручке загорится синий индикатор для ABS и зелёный – для PLA пластика. При нажатии на две кнопки одновременно, нить достаётся из ручки. Через каждые 2 часа рекомендуется дать ручке отдохнуть около 30-ти минут. Размеры ручки не указаны на сайте производителя, но их можно найти в интернете: диаметр ручки 35-60 мм, вес около 200 г. Цвет самой ручки – только чёрный.

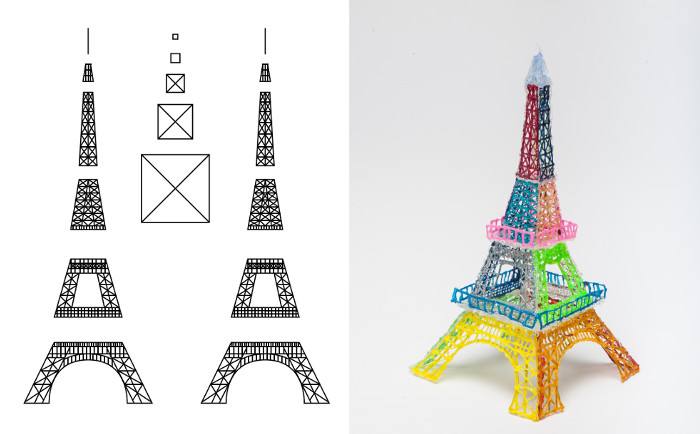

Научиться пользоваться этой 3D ручкой вы можете с помощью обучающих видео. А посмотреть чужие шедевры можно на фотографиях здесь. Тем, кто хочет изготовить что-нибудь грандиозное с помощью схем, поможет каталог проектов. Например, можно распечатать шаблон для сборки Эйфелевой башни, обвести все линии 3D ручкой, а затем склеить все детали, опять же с помощью 3D ручки вместе. В каталог проектов вы можете добавить свою удачную работу.

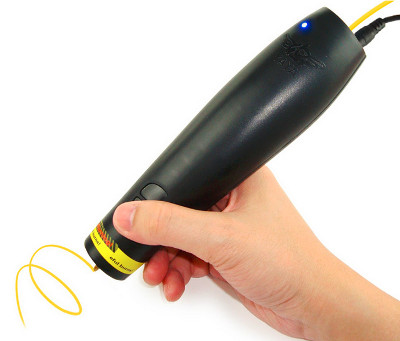

YAYA 3D Pen
Это 3D ручка китайской компании YAYA Technology. На сайте можно найти ручку здесь.
Посмотрим характеристики ручки. Нагревается ручка до рабочего состояния 1 – 2 минуты. О готовности ручки сообщает синий индикатор. В ручке используется только ABS пластик диаметром 1,75 мм. Другие материалы не рекомендуется использовать, т.к. для разных материалов разная температура плавления. Производитель ручки рекомендует разрезать нить на куски длиной примерно 25 см для удобства использования. Толщина нити стандартная, поэтому здесь тоже можно использовать нить для 3D принтеров. Диаметр ручки 35-50 мм, чуть лучше, чем у 3Doodler, вес 160 г. Толщина подачи пластика 0,7 мм. Цвет корпуса ручки – только чёрный.

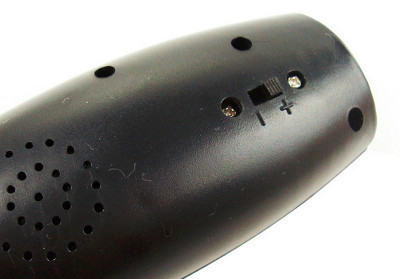

Для подачи пластика есть два режима – быстрый и медленный. Скорость управляется отдельным переключателем +/- на обратной стороне ручки (см. фото). Это неудобно, т.к. для изменения скорости нужно перехватывать ручку или помогать второй рукой. А изменять скорость придётся очень часто. Чтобы вынуть пластик из ручки, нажимается кнопка, находящаяся рядом с кнопкой подачи пластика. Это тоже неудобно, т.к. можно случайно перепутать кнопки и вынуть нить вместо того чтобы подать её.
MyRiwell
Этот китайский производитель производит не только 3D ручки, но и 3D принтеры. Купить ручку можно здесь. В комплекте прилагается пластик 3-х цветов по 3 метра.
Что касается этой ручки, то в качестве преимущества перед двумя предыдущими вариантами, описанными в этой статье, можно привести уменьшенный диаметр ручки, а соответственно более удобный хват и меньший вес, всего 65 грамм. Хотя здесь есть и минусы. Длина провода блока питания всего 115 см – это коротковато. И для левшей эта ручка не подходит. А для правшей под большим пальцем оказывается кнопка подачи пластика, под указательным пальцем – переключатель скорости подачи. Т.е. переключать скорость удобно одной рукой. Форсунка здесь керамическая и на сайте производителя написано, что температура форсунки всего 70-80 °С, но в инструкции прилагаемой к ручке написано, что температура может достигать 230 °С. Лучше поверить инструкции и пользоваться этой 3D ручкой также аккуратно, как и остальными. Лёгкий вес и меньший диаметр делает эту ручку пригодной для использования детьми, но не оставляйте ребёнка с ручкой без присмотра.

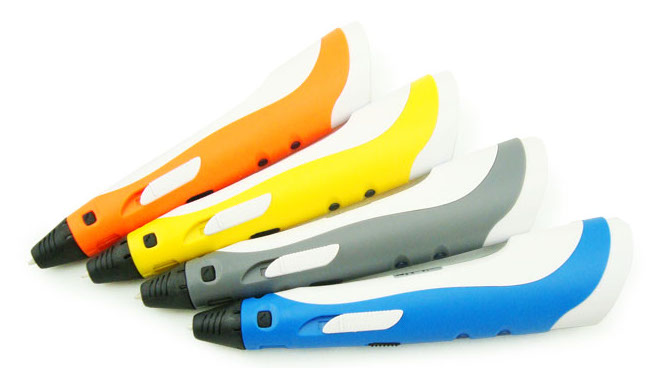

Ручка продаётся в четырёх цветах. Здесь используется нить ABS или PLA пластика толщиной 1,75 мм. Толщина подачи пластика 0,7 мм. В ручке можно использовать сменное сопло с толщиной подачи пластика 0,4 мм (покупается отдельно). Если ручкой не пользоваться, то она автоматически отключается через 5 минут и чтобы включить её опять, нужно нажать на кнопку подачи пластика.

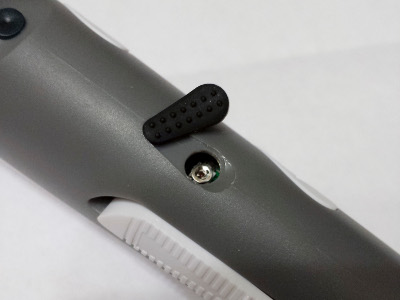

Несколько слов о регулировке температуры. Температура в этой 3D ручке регулируется в пределах от 160 до 250 °С с помощью винтика скрытого под резиновой заглушкой, см. фото. Плавная регулировка – это конечно удобно, но нет возможности понять, какая конкретно температура выставлена. Пластик ABS начинает плавиться при температуре 220 °С, а PLA – при температуре 180 °С, и подбирать температуру придётся экспериментальным путём.

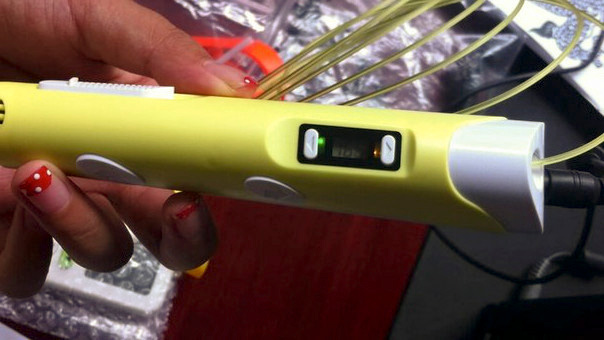

Если вы хотите поработать с разным пластиком, но не хотите заниматься подбором температуры, то можете поискать эту же ручку со встроенным LCD дисплеем, который отображает температуру, см. фото. Она чуть дороже, но не нужно будет гадать, какая выставлена температура. Это очень удобно, нужно отдать должное разработчикам.

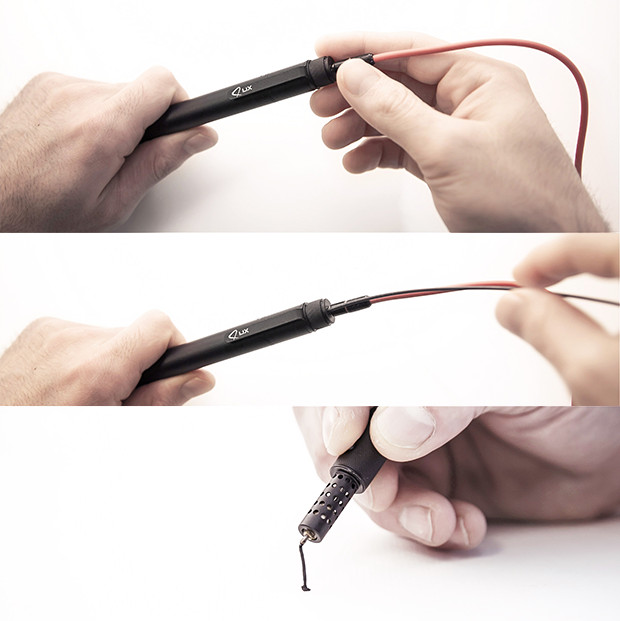

LIX Pen
На сегодняшний день LIX 3D PEN – это самая маленькая ручка в мире. Проект был поддержан на краудфандинговом сервисеKickstarter. Пока ручки доставляются спонсорам поддержавшим проект на этом сервисе, а остальным желающим ручка недоступна. На сайте компании можно лишь подписаться на новости и ждать, когда будет доступен предзаказ. Ручка будет продаваться по цене 140 долларов. В наборе с ручкой будет поставляться 1 м USB кабеля для подключения ручки к компьютеру (ручка питается от USB) и адаптер для подключения к электрической сети. Корпус может быть чёрным или серым.

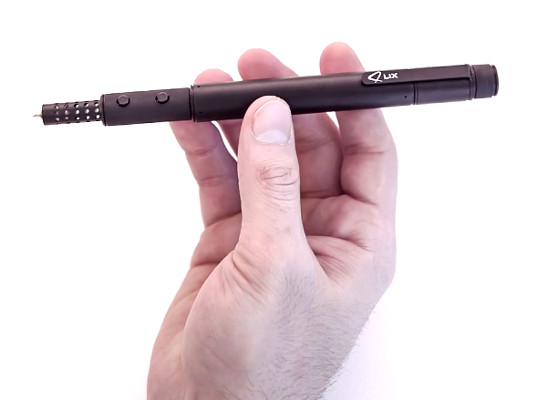

Ручка работает с пластиком ABS и PLA диаметром 1,75 мм. Толщина подачи пластика 0,6 мм. Разогревается ручка около 1 минуты. Подавать пластик ручка умеет на двух скоростях. В качестве преимуществ перед ручкой 3Doodler разработчики приводят маленький размер ручки, лёгкий вес, отсутствие шума, лёгкая переносимость, комфортное использование и алюминиевую конструкцию. Диаметр ручки в месте хвата 12 мм, выше – 14 мм, длина ручки – 164 мм, вес – всего 40 г.
CreoPop

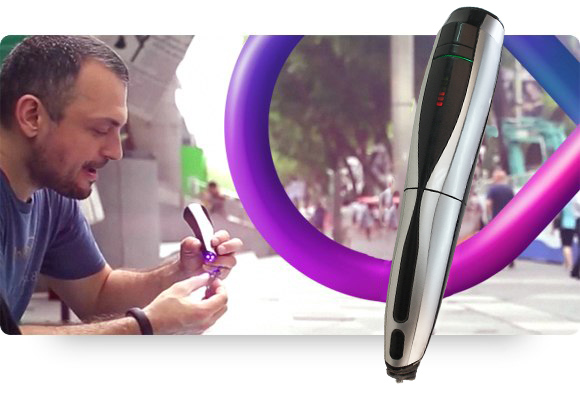

Сингапурская ручка CreoPop выбивается из общего ряда 3D ручек, про которые было написано выше. В этой ручке не используется расплавляемый пластик, здесь используется чувствительный к свету нетоксичный фотополимер, который застывает под воздействием света. Буду называть его далее чернилами. Это даёт возможность безопасного использования ручки и взрослыми и детьми. По этой же причине при рисовании ручкой вы не почувствуете неприятный запах. Кроме того ручка работает от аккумулятора и заряжается отUSB. Для ручки используются картриджи собственного производства с чернилами различных цветов, есть также эластичные чернила, магнитные чернила, чернила светящиеся в темноте, чернила чувствительные к температуре и чернила для рисовании на коже. Одного картриджа хватит на печать линии длиной 14 метров диаметром 3 мм. Посмотреть видео можно на сайте производителя. Проект был совсем недавно поддержан на краудфандинговом сервисе Indiegogo и поэтому пока можно сделать только предзаказ на сайте компании здесь. Поставка заказанных ручек ожидается только в апреле 2015 года.
Предзаказ может быть на один из следующих пяти наборов: Starter для начинающих за 119 долларов (одна ручка и 3 картриджа: красный, оранжевый и голубой), Explorer для продвинутых за 149 долларов (одна ручка и 15 картриджей различных цветов),Ultimate для супер продвинутых за 229 долларов (одна ручка, 25 картриджей с обычными полимером и 20 – с премиальным), Familyдля семьи за 259 долларов (две ручки, 20 картриджей различного цвета, защита стола и книга с шаблонами для детей) и Shop для магазинов за 1699 долларов (18 ручек и по 3 картриджа к каждой ручке: красный, оранжевый и голубой). В указанную стоимость включена стоимость доставки, но не забывайте про другие сборы.

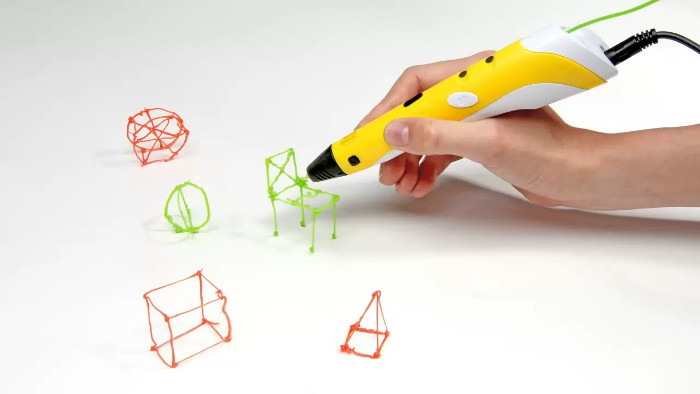

Какую 3D ручку купить?
Итак, подведём итог всему вышесказанному и разберёмся, какую 3D ручку купить. Из тех ручек, которые уже сегодня продаются в магазинах, мне показалась наиболее интересной 3D ручка MyRiwell. У неё небольшой диаметр и вес, поэтому её предпочтительнее покупать для детей. Если вы левша, то лучше купить 3D ручку 3Doodler. Ну а если вы не торопитесь с покупкой, то можете подождать появления в магазинах миниатюрной 3D ручки LIX Pen или заказать безопасную в использовании ручку CreoPop.
